E4991B Анализатор импеданса, от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц

Общие сведения

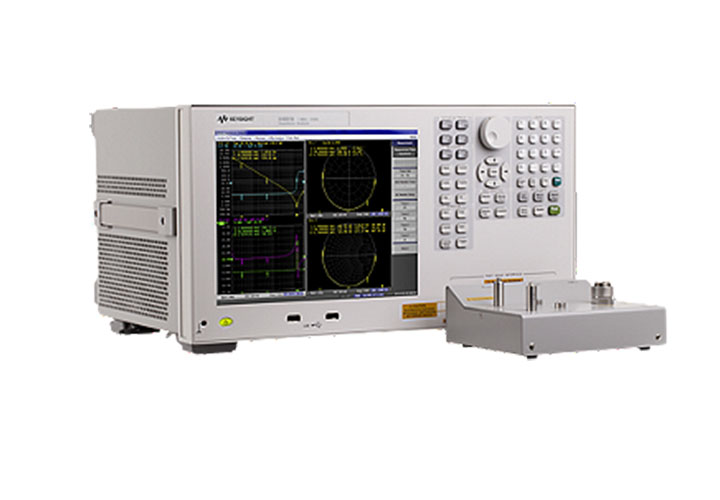

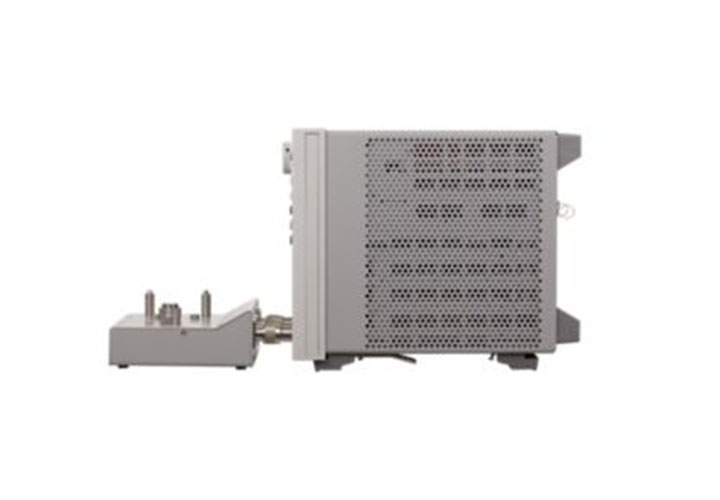

Анализатор импеданса Keysight E4991B имеет диапазон частот испытательного сигнала от 1 МГц до 3 ГГц. Благодаря встроенному источнику постоянного напряжения смещения до 40 В (опция 001) прибор обеспечивает основную погрешность измерений на уровне 0,65% в широком диапазоне значений импеданса. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.

Три опции (с диапазоном частот от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц) и возможность расширения диапазона частот испытательного сигнала позволяют выбрать оптимальную конфигурацию для решения задач испытаний.

Опции измерений параметров материалов позволяют выполнять анализ температурных характеристик (опция 007), а также определять значения диэлектрической проницаемости и магнитной проницаемости (опция 002).

Комплект для подключения к зондовой станции (опция 010) позволяет создать систему для точных измерений импеданса на пластине и параметров микрокомпонентов в диапазоне частот до 3 ГГц.

Анализатор E4991B поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надежность измерений.

Анализатор импеданса Keysight E4991B идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.

Примеры использования

Пассивные компоненты: измерение импеданса бескорпусных компонентов, например, конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, кварцевых или пьезокерамических резонаторов
Полупроводниковые компоненты: анализ вольт-амперных характеристик и измерение эквивалентного последовательного сопротивления параметрических диодов
Другие компоненты: измерение импеданса электронных компонентов на печатных платах
Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат
Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков

Функции

Три опции с диапазоном частот от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц, возможность расширения диапазона частот испытательного сигнала
Основная погрешность измерений импеданса: ±0,65%
Диапазон измерения импеданса: от 120 мОм до 52 кОм (с погрешностью не более ±10%)
Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), емкость (C), тангенс угла потерь (D), добротность (Q), коэффициент отражения (|Γ|, Γx, Γy, θΓ), переменное (Vac) и постоянное (Vdc¹) напряжение, сила переменного (Iac) и постоянного (Idc¹) тока (¹ – требуется опция 001)
Встроенный источник постоянного напряжения смещения: от 0 В до ±40 В или от 0 А до ±100 мА
Цветной сенсорный жидкокристаллический дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 трассы
Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий
Измерение параметров диэлектрических и магнитных материалов (опция 002): измерение диэлектрической проницаемости (|εr|, εr', εr'', tanδ(ε)) и магнитной проницаемости (|μr|, μr', μr'', tanδ(μ))
Измерение температурных характеристик (опция 007) и возможности для точных измерений импеданса на пластине (опция 010)

Документация

Руководство пользователя 8,3 МВ
