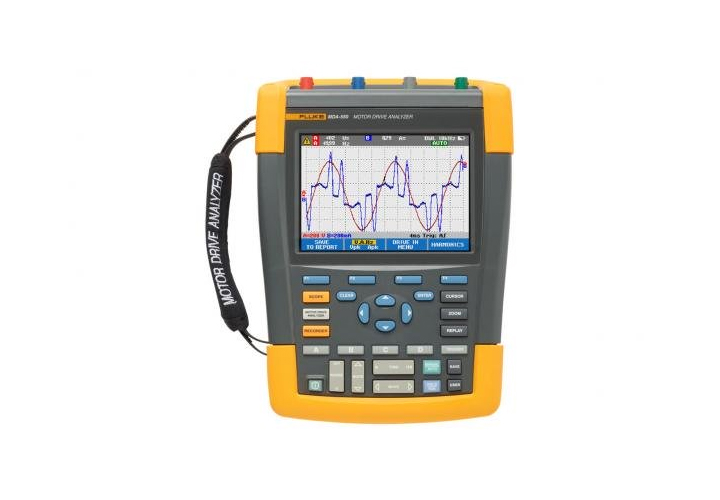

Анализаторы работы электродвигателей Fluke MDA 510 и MDA 550

Общие сведения

Упрощение сложного процесса поиска и устранения неисправностей электродвигателя с пошаговыми настройками проверки и автоматизированными измерениями на приводе, которые обеспечивают надежные и воспроизводимые результаты измерений.


Новые анализаторы работы электродвигателей Fluke MDA 510 и MDA 550 экономят время и устраняют необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов. Просто выберите проверку, и пошаговые измерения покажут, где можно установить соединения напряжения и тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электродвигателя — от входа до выхода, шины постоянного тока и самого двигателя. Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам «As-found» (Измерено)/«As-Left» (Оставлено).


MDA-510 и MDA-550 — это идеальные портативные измерительные приборы для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей.


  • Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока (MDA-550), модуляции напряжения, а также разряды напряжения на концах вала электродвигателя (MDA-550).
  • Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания.
  • Выполняйте пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода, на входе двигателя и валу (MDA-550) с графическими пошаговыми схемами подключения для измерения напряжения и силы тока.
  • Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки.
  • Быстро и легко создавайте отчеты, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками.
  • Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.

Анализаторы работы электродвигателей Fluke MDA-510 и MDA-550 используют измерения с пошаговыми инструкциями для упрощения анализа.


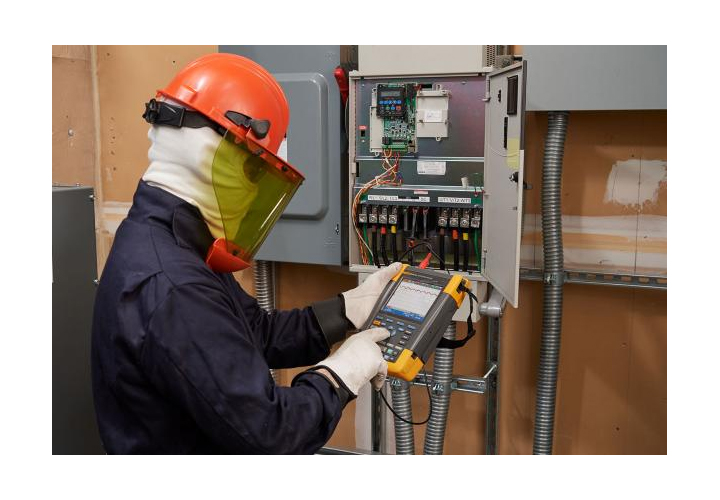

Вход привода


Измеряйте входное напряжение и силу тока, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное напряжение с фактическим напряжением питания на частотно-регулируемых приводах (ЧРП), также известных как приводы с регулируемой частотой вращения (ПРЧВ) или электроприводы с регулируемой скоростью (ЭРС). Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер. Кроме того, можно проверить, находится ли гармоническое искажение в пределах допустимого уровня путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник (MDA-550), который показывает общее гармоническое искажение и отдельные гармоники.


Асимметрия напряжения и тока


Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода.


Расширенные измерения гармоник


Чрезмерные гармоники представляют угрозу не только для вращающихся машин, но и для другого оборудования, подключенного к системе электропитания. MDA-550 обеспечивает возможность обнаружения гармоник электродвигателя, но также может выявить возможное воздействие на переключающие элементы преобразователя. MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник.


Шина постоянного тока


Преобразование переменного тока в постоянный ток в приводе электродвигателя очень важно, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций требуются для обеспечения максимальной производительности привода. Высокое пульсирующее напряжение может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.


Выход привода


Проверьте выходную мощность инверторного привода, уделяя внимание отношению напряжения к частоте (Н/Ч) и модуляции напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса.


Модуляция напряжения


Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз.


Вход электродвигателя


Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя.


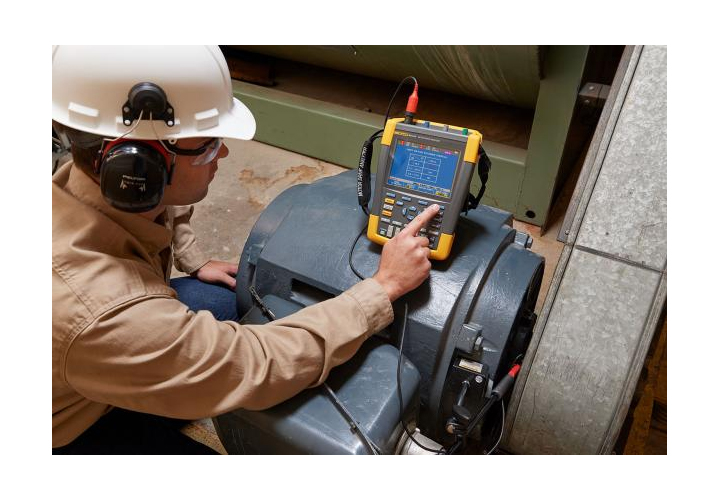

Напряжение на концах вала электродвигателя


Импульсы напряжения от частотно-регулируемого привода могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, может произойти искровой разряд (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя. Анализаторы серии MDA-550 поставляются с наконечниками щупа из углеродного волокна, которые легко обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности. Дополнение в виде данного аксессуара и возможности MDA-550 позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений.


Измерения с пошаговыми инструкциями гарантируют, что необходимые данные всегда будут у вас под рукой


Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений на приводе, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя.

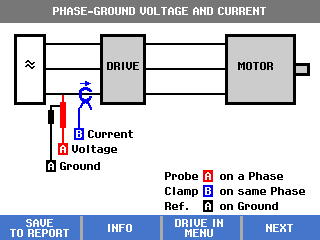

Drive input step-by-step guided measurement connections

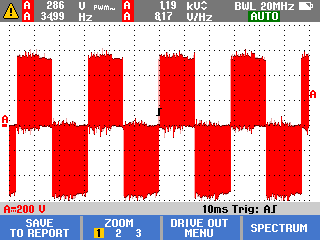

Drive output waveform with auto triggering



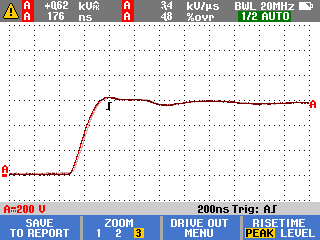

Voltage modulation with zoom

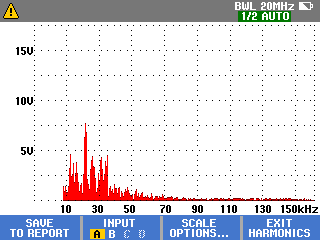

Extended harmonics spectrum from 9 kHz to 150 kHz

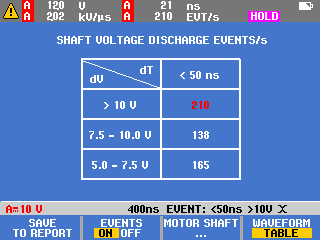

Motor shaft voltage discharge event counts

Функции
  • Пошаговые инструкции с графическим отображением схем подключения для измерения напряжения и силы тока упрощают процедуры настройки и подключения к частотно-регулируемым приводам
  • Предварительно заданные профили измерений собирают данные в зависимости от выбранной процедуры проверки и снижают необходимость в сложной конфигурации
  • Встроенные функции записи отчетов упрощают процесс создания профессиональных отчетов по поиску и устранению неисправностей электроприводов в формате «As-found» (Измерено)/«As-Left» (Оставлено)
Характеристики
Функция измерения
Напряжение постоянного тока (В пост. тока)
Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
Показание на полной шкале 999 отсчетов
Погрешность 4 с - 10 мкс/дел. ±(3 % + 6 отсчетов)
Напряжение переменного тока (В перем. тока)
Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
Показание на полной шкале 999 отсчетов
50 Гц ±(3 % + 10 отсчетов) - 0,6 %
60 Гц ±(3 % + 10 отсчетов) - 0,4 %
от 60 Гц до 20 кГц ±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц ±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц ±(10 % + 20 отсчетов)
Истинные среднеквадратичные значения напряжения (В перем. тока + В пост. тока)
Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
Показание на полной шкале 1100 отсчетов
Пост. ток до 60 Гц ±(3 % + 10 отсчетов)
от 60 Гц до 20 кГц ±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц ±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц ±(10 % + 20 отсчетов)
Напряжение ШИМ (V шим)
Назначение Измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя
Принцип Показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Погрешность Как при измерении напряжения перем. + пост. тока для синусоидальных сигналов
Пиковое напряжение (V пиковое)
Режимы Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение
Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
Максимальное разрешение с датчиком 10:1 или 100:1 10 мВ
Погрешность
Максимальное пиковое значение, минимальное пиковое значение ±0,2 деления
Межпиковое значение ±0,4 деления
Показание на полной шкале 800 отсчетов

Общая характеристика
Ток (AMP) с использованием токоизмерительных клещей
Диапазоны Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения
Коэффициенты усиления 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
Погрешность Такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей)
Частота (Гц)
Диапазон От 1,000 Гц до 500 МГц
Показание на полной шкале 999 отсчетов
Погрешность ±(0,5 % + 2 отсчетов)
Соотношение напряжение/частота (В/Гц)
Назначение Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока
Погрешность % V среднеквадр. + % Гц
Дисбаланс напряжения на входе привода
Назначение Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения
Погрешность Ориентировочный процент на основе значений напряжения перем. + пост. тока
Асимметрия напряжения на выходе привода и входе двигателя
Назначение Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений напряжения ШИМ
Погрешность Ориентировочное значение в процентах на основе значений напряжения ШИМ
Асимметрия тока на входе привода
Назначение Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
Погрешность Ориентировочный процент на основе значений силы перем. + пост. тока
Асимметрия напряжения на выходе привода и входе электродвигателя
Назначение Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
Погрешность Ориентировочный процент на основе значений переменного тока
Время нарастания и спада
Показания Разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс
Погрешность Как погрешность осциллографа
Гармоники и спектр
Гармоники Пост. ток до 51-й
Диапазоны спектра 1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения)
Напряжение на концах вала
Событий в секунду Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды)
Регистрация данных отчета
Количество экранов 50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия)
Передача на ПК С помощью USB-накопителя 2 ГБ или кабеля мини-USB - USB и FlukeView™ 2 для измерительного прибора ScopeMeter™
Настройки датчика
Датчик напряжения 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
Токоизмерительные клещи 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
Датчик напряжения на валу 1:1, 10:1, 100:1
Модели и принадлежности

Fluke MDA-550


Анализатор работы электродвигателей, 4-канальный, 500 МГц с валом двигателя и гармониками


  • Литий-ионный аккумуляторный блок BP 291 (1 шт.)
  • Зарядное устройство/сетевой адаптер BC190 (1 шт.)
  • Высоковольтные пробники VPS 100:1 с зажимами типа «крокодил» (3 шт.)
  • Датчик напряжения 500 МГц VPS410-II-R 10:1 (1 шт.)
  • Токовые клещи переменного тока i400s (3 шт.)
  • Футляр для переноски C1740 (1 шт.)
  • USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 2 (1 шт.)
  • Комплект для измерения напряжения на валу SVS-500 (1 шт.) (3 щетки, держатель датчика, двухкомпонентный удлинительный стержень и магнитное основание)

Fluke MDA-510


Анализатор работы электродвигателей, 4-канальный, 500 МГц


  • Литий-ионный аккумуляторный блок BP 291 (1 шт.)
  • Зарядное устройство/сетевой адаптер BC190 (1 шт.)
  • Высоковольтные пробники VPS 100:1 с зажимами типа «крокодил» (3 шт.)
  • Датчик напряжения 500 МГц VPS410-II-R 10:1 (1 шт.)
  • Токовые клещи переменного тока i400s (1 шт.)
  • Футляр для переноски C1740 (1 шт.)
  • USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 2 (1 шт.)
