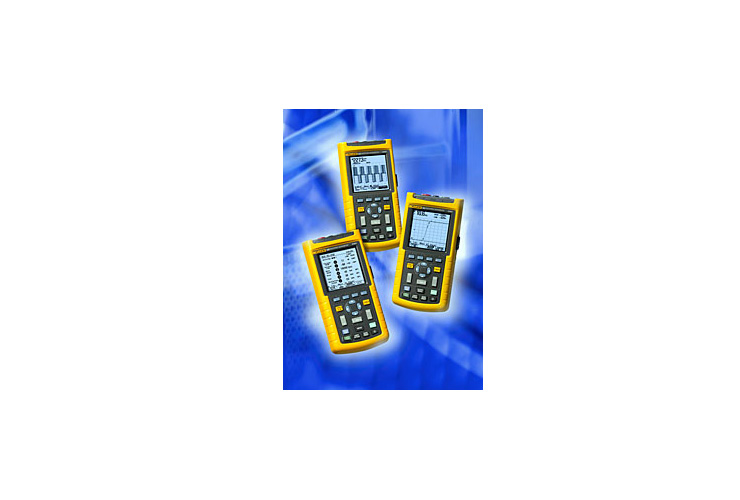

Fluke ScopeMeter® 120-серии: Три в одном
Компактный измерительный прибор ScopeMeter серии 120 - надежное решение для поиска неисправностей на производстве и применении на этапе монтажа. Это действительно интегрированный измерительный инструмент, совмешающий осциллограф, мультиметр и безбумажный регистратор в одном не дорогом и удобном в использовании приборе. Вы быстро найдете неисправность в оборудовании, измерительных приборах, управлющих и энергетических системах.
- Функции
ScopeMeter® 120 Series: простой как раз. два, три
- Цифровой осциллограф с двумя входами с полосой пропускания 40 МГц или 20 МГц
- Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
- Автоматические измерения
- Регистратор TrendPlot™ с двумя входами
- Удобная функция автоматического запуска Connect-and-View™ для автоматической работы
- Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи
- В комплект Fluke 124 и Fluke 125 включен щуп с делителем напряжения 10:1 для измерения высокочастотных сигналов
- До 7 часов работы от батарей
- Категория безопасности 600 В CAT III
- Интерфейс с оптронной развязкой для соединения с персональным компьютером
- Прочный компактный корпус
- Fluke 125 обеспечивает как проверку состояния шины, так и измерение мощности
В современных сложных системах измерения простыми приборами недостаточно для определения причины неисправности. Искажения, прерывания и выбросы сигналов, которые могут привести к нарушениям работы оборудования, лучше видны на экране осциллографа. Осциллографы серии ScopeMeter 120 соответствуют современным требованиям по одновременному измерению и проверке формы сигналов. Уникальная функция автоматического запуска Connect-and-View™ обеспечивает стабильность отображения сигналов практически любой формы. Это на самом деле очень просто!
Один в одном тестере
 |

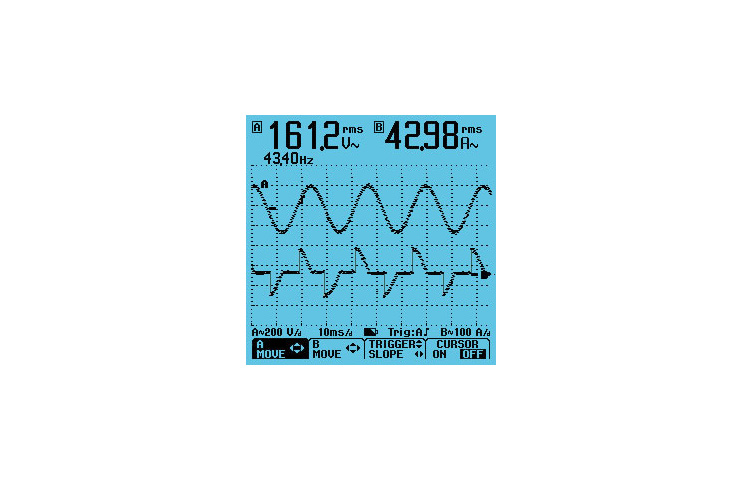

| Одновременная передача волновых форм и измерительных данных |
Измерительные приборы ScopeMeter серии 120 представляют собой компактные приборы, питающийеся от батареи и включают цифровой осциллограф с двумя входами, работающий на частотах 40 и 20 МГц, два цифровых мультиметра с режимом true-RMS и регистратор TrendPlot™ с двумя входами. Оставьте все другие приборы - измерительные прибор ScopeMeter серии 120 – это все что Вам нужно.
Один измерительный шнур для всех измерений
 |

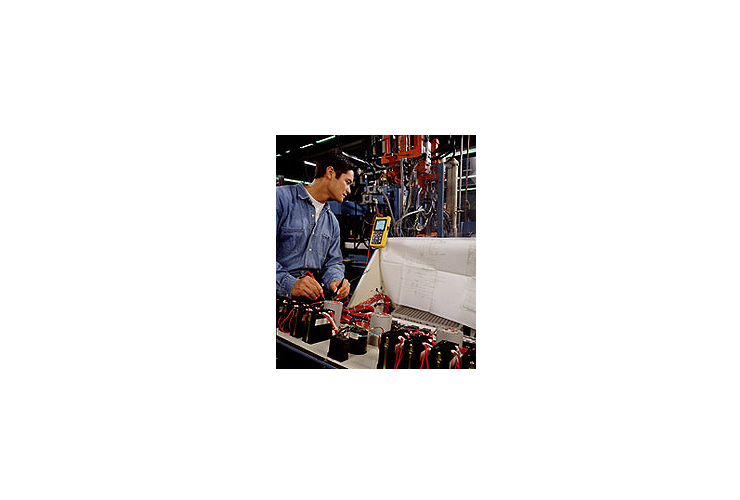

| Проверяйти стартовый конденсатор мотора ScopeMeter 120 ceрии |
Этот инструмент в состояние измерять высокочастотные сигналы, мощность и сопротивление. 7 часовые батареи обеспечивают возможность работы без подключения и дают свободу пе едвижения. Оптимальный формат и вес 1.2 кг удобен в обращение. Специалистам, которы применяют Scope известно, как порой бывает трудно запустить прибор. Не правильная настройка, может дать не правильные результат. Уникальная разработка компании Fluke система Connect-and-View распознает форму сигнала и автоматически устанавливает правильные параметры запуска.
Гарантия для лучшей работы
 |
| Откройте меню измерений и выберети из 26 осцилоскопов и измерительных приборов |
Работая в спешке и в стесненных или труднодостижимых местах, Вы хотите сконцентрироваться на работе, а не инструментах. Поэтому измерительные приборы ScopeMeter серии 120 оснащены функцией автоматического запуска Connect-and-View™ (на боковой панели). Больше не нужно беспокоиться о запуске и настройке параметров работы, вся информация необходимая для работы отображается на экране.
Мобильный на батареях
Измерения формы и значений высокочастотного сигнала, измерения емкости и сопротивления, а также проверка целостности – все это производится с помощью экранированных измерительных проводов. Не нужно тратить время на поиск и замену измерительных проводов. Аксессуары, входящие в комплект, позволят измерять значения для величин каждой из физических величин.
Колеблющиеся измерения с гарантированной безопасностью
До 7 часов время работы от батарей освобождает Вас от необходимости подзаряжать прибор и дает возможнть действительно «работать в движении». Размеры прибора и вес всего 1,2 кг делают его легким для переноса и комфортабильным для рук. Прочный и пыле- капленепроницаемый корпус дает гарантию большого ресурса и надежной работы в самых жестких производственных условиях.
Connect-and-View™ пуск для прямой и быстрой передачи
 |
| С Connect-and-View Вы сможете уловить самые сложные сигналы при включение двигателя. |
Система автоматического запуска Connect-and-View™ идеально для быстрого контроля. Специалисты, применяющие Scope знают, сколько не приятностей может вызвать одна вспышка, кототорая потом больше не возникает. Fluke уникальный Connect-and-View узнает сигналы диаграммы и автоматически вносит коррекцию при запуске. Это дает возможность передавать сигналы с точностью и достоверностью без на нажима на кнопку включения.Изменения сигнала сразу фиксируется и система изменяется, что делает этот аппарат особенно удобным для следующих один за другим измерений.
Быстрое определение нарушений с TrendPlot™
 |
| Курсор и граница помогают Вам при анализе проводимом TrendPlot |
В то время как обычные осциллографы могут делать измерения только относительно земли линии электропередачи, приборы Fluke серии 120 делают измерения с помощью приборов, изолированных от цепи измерения. Приборы ScopeMeter серии 120, а также прилагаемые экранированные измерительные провода сертифицированны для работы с промышленными приборами по категории безопасности 600 V CAT III . А при использовании пробников серии VPS40 возможны измерения по категории безопасности 1000 V CAT II! С помощью оптически изолированного интрефейса RS-232 измерительные приборы ScopeMeter серии 120 могут безопасно подключаться к принтеру для прямой печати результатов или к ПК для последующего анализа и документирования информации с помощью программного обеспечения FlukeView.
За основу взята конструкция приборов серии 120, при этом устройства серии 125 располагают дополнительными возможностями измерения параметров работы промышленного оборудования и основных типов промышленных шин.
Кроме того, в устройствах серии 125 предусматриваются дополнительные функции, предназначенные для работы с промышленным оборудованием:
- Измерения мощности для однофазных и симметричных трехфазных систем. Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения. В результате, можно непосредственно наблюдать воздействие на различные параметры мощности процессов запуска оборудования или изменения условий функционирования. В стандартный комплект входят токоизмерительные клещи.
- Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок.
- Скорость вращения и частота для электроприводов и двигателей внутреннего сгорания.
- Переменное ШИМ-напряжение для измерения напряжения непосредственно на обмотках электродвигателей.
- Измерение малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др.
|
FlukeView® Software для документации, архивирования и анализа
Наиболее сложными для обнаружения нарушениями являются те, которые случаются время от времени, а именно временные нарущения контакта. Они могут возникать из-за плохого соединения, пыли, грязи, корозии или просто из-за обрыва провода или соединения. Вас может не быть на месте чтобы обнаружить неисправность, но Ваш Fluke ScopeMeter позволит сделать это. В режиме «безбумажного» регистратора Вы можете отображать минимальные и максимальные пиковые значения и среднее по времени – до 22 дней (Fluke серии 190) или до 16 дней (Fluke серии 120). Два входа могут записывать любую комбинацию вольт, ампер, температуры, частоты и фазы – с отметкой времени и даты – для того чтобы помочь Вам быстро обнаружить источник неисправности.
- Документирование: передача формы сигнала, изображения на экране и результаты измерений со ScopeMeter в Ваш ПК. Распечайте или включите в отчет.
- Добавление текста в индивидуальных настройках программы ScopeMeter - предоставление подзсказок оператору
- Архивирование - создайте библиотеку форм сигналов со своими комментариями для анализа и сравнения. Сохраните все содержимое памяти ScopeMeter на Вашем ПК в качестве резервной копии.
- Сравнение форм сигналов: сохраните эталонные формы сигналов на ПК, или отошлите с обратного в ScopeMeter для сравнения форм сигналов и тестирования , “Pass/Fail
- Анализа: используйте курсоры, произведите спектральный анализ или экспортируйте информацию в другие аналитические программы. Осциллографы-измерители подсоединяются к ПК через оптически изолированный кабель RS-232 или интерфейсный кабель USB.
|
- Характеристики
| Характеристики |
| Диапазон осциллографа |
| Fluke 125: |
40 MHz |
| Fluke 124: |
40 MHz |
| Fluke 123: |
20 MHz |
|
| Двухканальный True-RMS-метер |
| |
Vdc, Vac, Vac+Vdc, Ohms,неразрывность , Diode тестирование |
| |
Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект |
|
| TrendPlot - регистрация |
| |
Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени |
| |
Актуальная демострация, MIN, MAX и AVG чтение. |
|
| Курсоры |
| Fluke 125/124: |
∆T, 1/∆T, V, ∆V, время подъема и падения |
|
| Максимальная частота выборки реального времени |
|
| Эквивалентная дискретизация |
| |
до 2,5 Гвыб/с (125, 124) или 1,25 Гвыб/с (123). |
|
| Входы и цифровые преобразователи |
|
| Основное достигнутое время |
| Fluke 125/124: |
20 ns - 1 min/div |
| Fluke 123 |
10 ns - 1 min/div |
|
| Чувствительность на входах |
|
| Типы запуска |
| |
Cоединение и обзор™, свободный пробег,, Одиночный выстрел, Присоединение, Видео, Внешний |
|
| Регистрация помех |
|
| Измерения осцилоскопом |
| |
Автоматические измерения: 26 наименований (все инструменты) , Fluke 125 располагает дополнительными функциями для измерения мощности (Вт), ВА, вар и коэффициента мощности (PF) для однофазных и сбалансированных трехфазных (соединение "треугольник") систем электропитания. |
|
| Режим гармоник |
| |
Fluke 125 располагает технической возможностью анализа гармоник сигналов питания. Подробное описание приведено ниже. |
|
| Максимальная рекордная длина |
|
| Память |
| Fluke 125/124: |
20 экранов и сборок |
| Fluke 123 |
10 экранов и сборок |
|
| Дополнительные возможности измерения параметров питания (только Fluke 125) |
| Типы измерений: |
| • |
Ватт, |
| • |
ВА |
| • |
вар, |
| • |
Коэффициент мощности (PF) |
|
| Конфигурация питания: |
| |
Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник". |
|
| Voltage measurement |
| |
Канал A: с использованием STL120, щуп напряжения или прямой вход |
|
| Максимальное напряжение для гарантированной безопасности работы |
| |
Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами. |
|
| Токоизмерительные клещи или чувствительность шунта |
| |
0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A. |
|
| Режим измерения гармоник (только Fluke 125 только) |
| |
| |
Конвертация осциллограммы в изображение гармоник (с использованием быстрого преобразования Фурье, FFT) с показом амплитуд от 1-й до 33-й гармоники |
|
| Анализируемая осциллограмма: |
| |
Синусоида напряжения (Глава A), синусоида тока (Глава.B) или мощности (Глава A x Глава B), автоматическая генерация. |
|
| Диапазон частоты гармоник: |
| |
Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц); |
| |
Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц); |
|
| Дисплей |
| |
Гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока; амплитудные значения отображаются в % к основной гармонике |
|
| Измерения: |
| |
Относительное значение амплитуды отдельных гармоник |
| |
THD (суммарное гармоническое искажение) в %r или %f. |
|
| Требования к окружающей среде |
| Рабочая температура |
|
| Температура хранения |
|
| Высота над уровнем моря при эксплуатации |
|
| Электрический стандарт безопасности |
| Электрическая безопасность |
|
| Механические и общие характеристики |
| Размер |
|
| Вес |
|
| Гарантия |
| |
3 годовая часть и работа (один год аксессуары) |
|
| Время работы батареи |
| |
7 часовое использование NiMH |
|
| RS232/USB-интерфейс |
| |
Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC |
|
