- Общие сведения

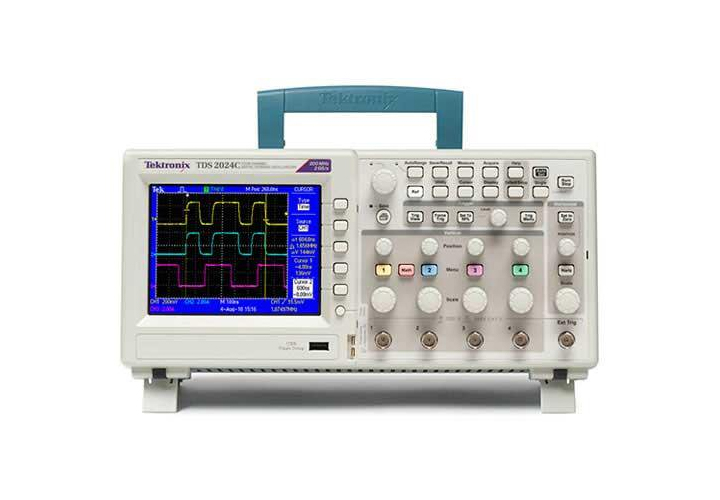

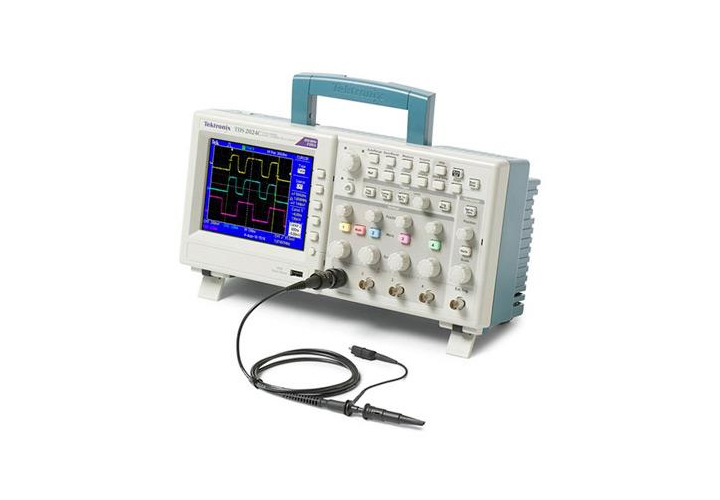

Осциллографы серии TDS2000C обладают высокой производительностью и компактностью по доступной цене. Запатентованная Tektronix технология цифровой дискретизации в режиме реального времени позволяет точно видеть мелкие детали сигнала. Каждая модель в стандартной комплектации имеет возможность подключения через USB-порты, 16 автоматических измерений, испытания на соответствие предельным значениям, встроенное справочное меню и пожизненную гарантию. Осциллографы серии TDS2000C позволяют решать большее число задач за меньшее время.
Характеристики
|
Достоинства
|
| Дискретизация в режиме реального времени |
Точный захват сигналов с не менее чем 10-кратной избыточной передискретизацией с уменьшением шага по всем каналам благодаря запатентованной технологии дискретизации Tektronix. |
| Встроенные инструментальные средства для анализа |
Упрощение анализа устройств благодаря 16 автоматическим измерениям, анализу БПФ, расчётам осциллограмм и курсорам. |
| Тестирование осциллограмм по предельным значениям |
Устраняет ошибки благодаря таблицам «годен-негоден», которые ясно показывают, сколько осциллограмм находятся в пределах, определенных шаблоном. |
| Меню Help (Справка) |
Встроенная система контекстно-зависимой справки позволяет получить нужные сведения в нужное время и в нужном месте. |
| Специализированные органы управления на передней панели |
Простые в пользовании элементы управления на передней панели позволяют тратить больше времени на выполнение задач, а не на обучение. производительность и компактность при доступной цене. 10-кратная избыточная дискретизация, USB-порты, 16 автоматических измерений. |
| Хост-порт USB на передней панели |
Быстрое сохранение и передача осциллограмм и настроек. |
| Подключение к ПК с использованием порта USB |
Простое подключение к персональному компьютеру с помощью порта устройств USB на задней панели.
Программное обеспечение NI LabVIEW SignalExpress™ для управления осциллографом, регистрации данных и упрощения передачи и документирования результатов. |
| Яркий цветной дисплей |
Осциллограммы и результаты измерений видны на расстоянии, под углом и в условиях плохого освещения благодаря яркому активному цветному дисплею. |
| Пожизненная гарантия** |
Стандартная пожизненная гарантия сокращает затраты на эксплуатацию. |
- Модели
| Модель |
Полоса пропускания аналогового тракта |
Частота дискретизации |
Длина записи |
Количество аналоговых каналов |
| TDS2012C |
100 МГц |
2 Гвыб/с |
2,5 тыс точек |
2 |
| TDS2022C |
200 МГц |
2 Гвыб/с |
2,5 тыс точек |
2 |
| TDS2014C |
100 МГц |
2 Гвыб/с |
2,5 тыс точек |
4 |
| TDS2024C |
200 МГц |
2 Гвыб/с |
2,5 тыс точек |
4 |
- Пробники и принадлежности
Высоковольтные дифференциальные пробники
| Пробник |
Описание |
| P5200A |
Высоковольтный пробник: 50 МГц, 50X/500X, 1,3 кВ, дифференциальный, BNC |
Пассивный пробник
| Пробник |
Описание |
| P2220 |
Пассивный пробник: 200 МГц, 1X/10X, BNC |
| TPP0101 |
Пассивный пробник: 100 МГц, 10X, BNC |
| TPP0201 |
Пассивный пробник: 200 МГц, 10X, BNC |
Токовый пробник
| Пробник |
Описание |
| A621 |
Токовый пробник: 50 кГц, от 10 мА до 2000 А, переменный ток, BNC |
| A622 |
Токовый пробник: 100 кГц, от 10 мА до 100 А, перем./пост. ток, BNC |
| P6021 |
Current Probe: 60 MHz, 1 mA to 7.5 A, AC, BNC |
| P6022 |
Токовый пробник: 120 МГц, от 1 мА до 3 А, перем. ток, BNC |
| Принадлежность |
Описание |
| 1103 |
Источник питания TekProbe |
| AC2100 |
сумка для транспортировки |
| HCTEK4321 |
Жесткий кейс для транспортировки |
- Пакеты ПО
| Пакет программного обеспечения/программное обеспечение по дополнительному заказу |
Описание |
| SIGEXPTE |
NI LabVIEW SignalExpress Tektronix Edition; ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ РАСШИРЕННОГО АНАЛИЗА ДЛЯ ИНСТРУМЕНТАРИЯ TEKTRONIX |
