- Общие сведения

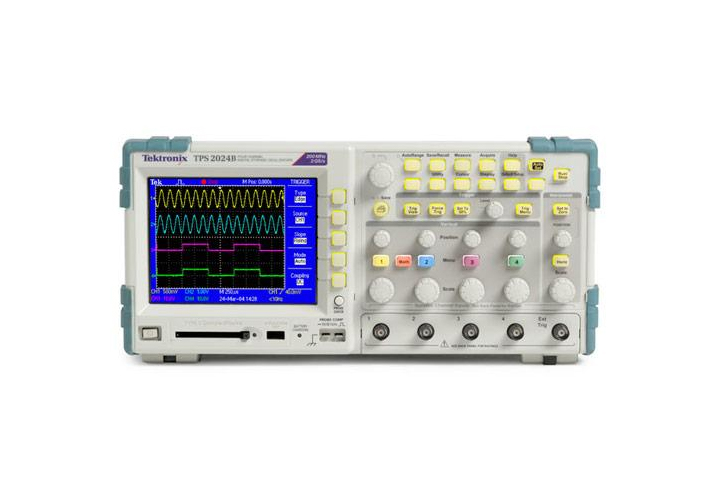

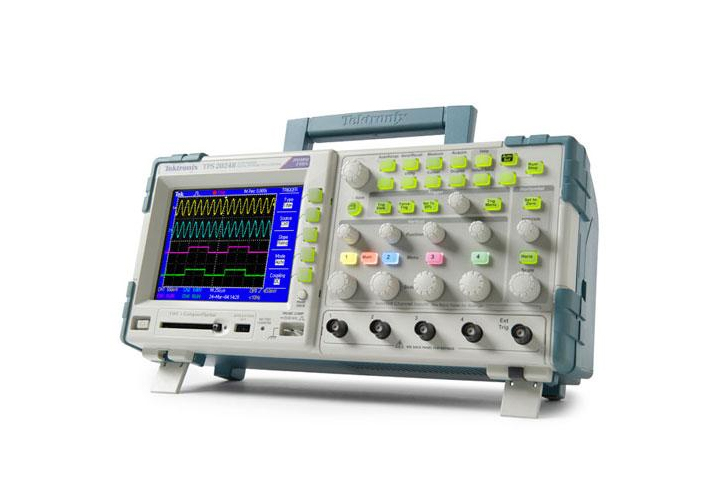

Осциллографы серии TPS2000B с полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с позволяют выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления в различных сложных условиях. Цифровые запоминающие осциллографы серии TPS2000B с четырьмя изолированными каналами и портативной конструкцией с питанием от батарей позволяют быстро и точно решать сложные задачи в области электроники и систем питания — все они разработаны с учётом безопасности пользователей.
| Характеристики |
Достоинства |
| Четыре изолированных канала |
Надежное и простое измерение в режиме изоляции от цепей заземления по 4 каналам, включая измерение трехфазных источников питания. |
| Дискретизация в режиме реального времени |
Точный захват сигнала при не менее 10-кратной частоте дискретизации по всем каналам, постоянно. |
| Специализированные органы управления на передней панели |
Простые в пользовании элементы управления на передней панели позволяют тратить больше времени на выполнение задач, а не на обучение. |
| Порт CompactFlash™ на передней панели |
Быстрое сохранение и передача осциллограмм. |

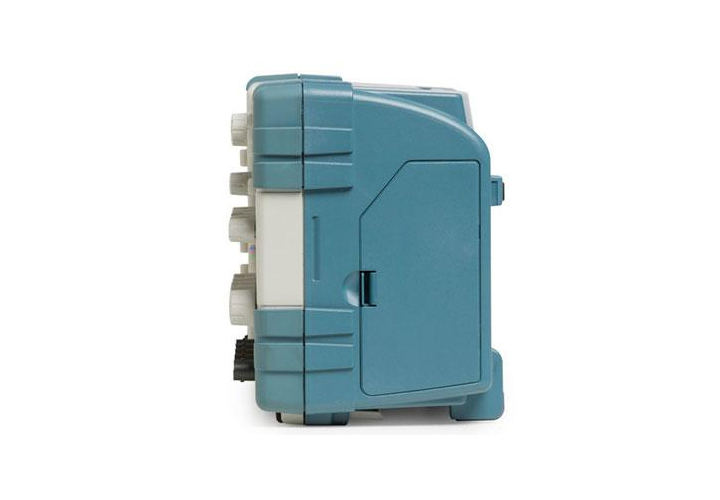

| Замена аккумулятора без выключения системы. |
Непрерывная работа от аккумулятора до 8 часов. |
| Вес всего 6 фунтов (2,7 кг) |
Легкая транспортировка из лаборатории в лабораторию или на объект благодаря малому весу и компактности. |
| Модуль прикладных программ для измерения и анализа систем питания (приобретается дополнительно) |
Быстрое выполнение автоматических измерений действительной и полной мощности, фазового сдвига, гармоник и потерь переключения. |
| Подключение к ПК |
Простое подключение к персональному компьютеру с помощью интерфейсов RS-232 и кабеля USB; использование программного обеспечения NI LabVIEW SignalExpress для управления осциллографом, регистрации данных, передачи и документирования результатов. |
** В стандартной комплектации оснащен одним аккумулятором. Каждый аккумулятор рассчитан на 4 часа работы.
- Модели
| Модель |
Полоса пропускания аналогового тракта |
Частота дискретизации |
Длина записи |
Количество аналоговых каналов |
| TPS2012B |
100 МГц |
1 Гвыб/с |
2,5 тыс. точек |
2 |
| TPS2014B |
100 МГц |
1 Гвыб/с |
2,5 тыс. точек |
4 |
| TPS2024B |
200 МГц |
2 Гвыб/с |
2,5 тыс. точек |
4 |
- Пакеты ПО
| SIGEXPTE |
NI LabVIEW SignalExpress Tektronix Edition; ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ РАСШИРЕННОГО АНАЛИЗА ДЛЯ ИНСТРУМЕНТАРИЯ TEKTRONIX |
| TPS2PBND2 |
Комплект для измерения характеристик систем питания: модуль TPS2PWR1 и четыре пробника P5122 |
| TPS2PWR1 |
Модуль прикладных программ: измерения источников питания и программное обеспечение для анализа |
- Пробники и принадлежности
| Пробник |
Описание |
| P5120 |
PROBE, PASSIVE; 200 MHZ, 20X , 1000 VRMS or 600VRMS CAT III,MAXIMUM INPUT VOLTAGE PROBE TIP to EARTH GROUND (600 VRMS CAT II,or 300 VRMS CAT III,MAXIMUM VOLTAGE BETWEEN the COMMON LEAD and EARTH GROUND FOR USE WITH TPS2000 SERIES) |
Высоковольтные дифференциальные пробники
| Пробник |
Описание |
| P5200A |
Высоковольтный пробник: 50 МГц, 50X/500X, 1,3 кВ, дифференциальный, BNC |
| P5205A |
Высоковольтный пробник: 100 МГц, 50X/500X, 1,3 кВ, дифференциальный, BNC |
| P5210A |
Высоковольтный пробник: 50 МГц, 100X/1000X, 5,6 кВ, дифференциальный, BNC |
Высоковольтные несимметричные пробники
| Пробник |
Описание |
| P5122 |
Высоковольтный пробник: 200 МГц, 100X, 1 кВ (ср. кв.), КАТ. II, несимметричный, BNC |
Пассивный пробник
| Пробник |
Описание |
| TPP0101 |
Пассивный пробник: 100 МГц, 10X, BNC |
| TPP0201 |
Пассивный пробник: 200 МГц, 10X, BNC |
Токовый пробник
| Пробник |
Описание |
| A621 |
Токовый пробник: 50 кГц, от 10 мА до 2000 А, переменный ток, BNC |
| A622 |
Токовый пробник: 100 кГц, от 10 мА до 100 А, перем./пост. ток, BNC |
| P6021 |
Current Probe: 60 MHz, 1 mA to 7.5 A, AC, BNC |
| P6022 |
Токовый пробник: 120 МГц, от 1 мА до 3 А, перем. ток, BNC |
