- Общие сведения
Осциллограф Серии 4 с самым большим числом каналов и экраном среди устройств такого класса — это прибор с уникальным набором функций и характеристик, специально разработанный для настольного тестирования. Надёжность и простоту эксплуатации осциллографа обеспечивает интерфейс пользователя с сенсорным управлением.
Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса

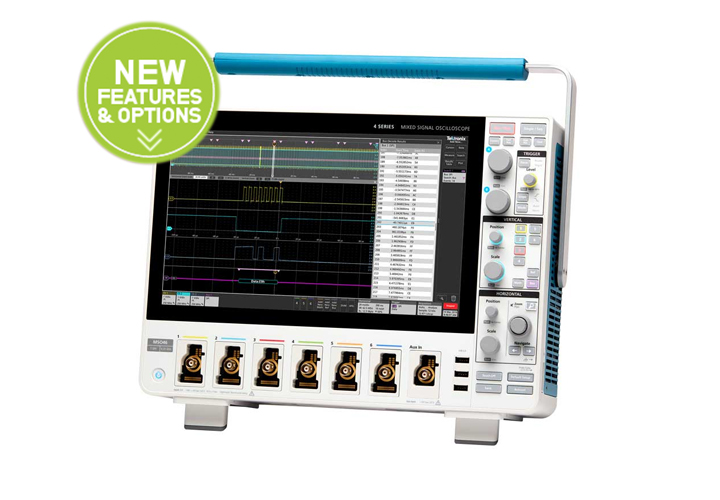

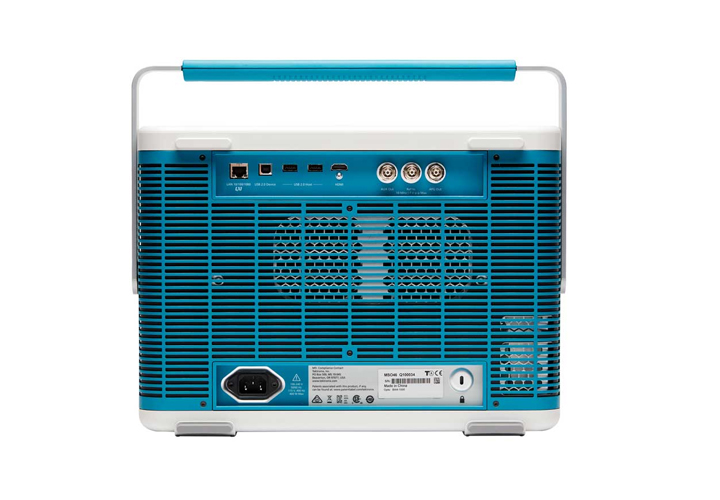

Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.
- Экран высокой чёткости с диагональю 13,3 дюйма

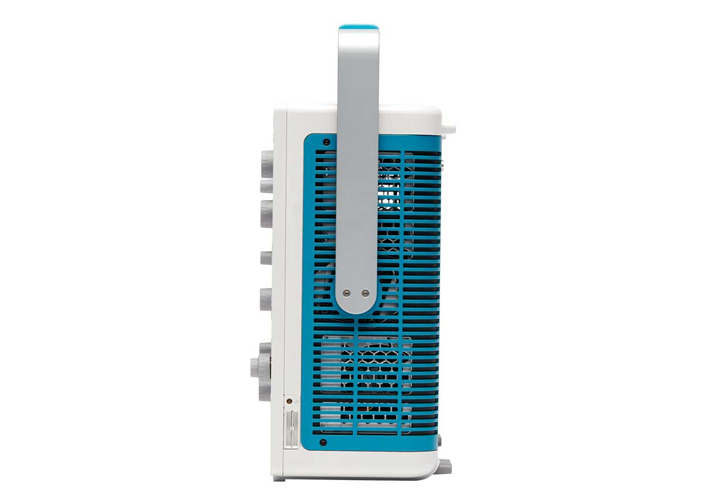

- Удобный для настольного тестирования корпус глубиной 15,5 см
Высокая детализация сигналов и до 6 переключаемых каналов
- Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
- Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
- Высокая точность измерений и детализация сигналов на всех каналах
- Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)
- 6,25 Гвыб/с на всех аналоговых и цифровых каналах
- Длина записи до 62,5 млн точек
Общие технические характеристики
| Число входных каналов |
- 4 или 6 входов FlexChannel
- На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигналов
|
| Полоса пропускания1 |
200 МГц, 350 МГц, 500 МГц, 1 ГГц или 1,5 ГГц |
| Частота дискретизации |
6,25 Гвыб/с на всех аналоговых/цифровых каналах |
| Длина записи |
31,25 или 62,5 млн точек |
| Разрешение по вертикали |
- 12 бит
- До 16 бит в режиме высокого разрешения
|
| Генерируемые сигналы1 |
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы |
| Цифровой вольтметр2 |
- Измерения ср. кв. перем. напряжения, а также пост. напряжения с разрешением 4 разряда
- Измерения пост. + ср. кв. перем. напряжения
|
| Частотомер для сигнала запуска2 |
8 разрядов |
| Расширенный анализ1 |
- Автоматическое измерение характеристик электропитания
- Анализ сигналов в двух доменах на экране спектра
|
| Поддержка протоколов1 |
- 10BASE-T, 100BASE-TX
- CAN, CAN FD, LIN, FlexRay
- I2C, SPI
- I2S, LJ, RJ, TDM
- I3C
- MIL-STD-1553, ARINC 429
- NRZ
- PSI5
- RS-232, RS-422, RS-485, UART
- SENT
- SpaceWire
- SPMI
- USB 2.0 низко-, полно-, высокоскоростные шины
|
| Дисплей |
- Диагональ 13,3 дюйма (338 мм)
- Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)
|
| Габариты (В x Ш x Г) |
- 249 x 405 x 155 мм
- (9,8 x 15,9 x 6,1 дюйма)
|
| Масса |
7,3 кг |
1 — Выбор опции с возможностью обновления
2 — Предоставляется бесплатно при регистрации прибора
Дальнейшее совершенствование осциллографов за счёт новых функций и опций
НОВЫЕ опции
- Тестирование сигналов по предельным значениям и тестирование по маске по принципу «годен/негоден» с применением пользовательской маски
- Декодирование сигналов интерфейса PSI5
- Декодирование сигналов с кодированием NRZ
- Декодирование сигналов интерфейса MIPI I3C
- Запуск по аналоговым видеосигналам (NTSC, PAL, SECAM)
Бесплатное обновление функций прибора при установке опций расширенного анализа
- При добавлении в прибор опции Тестирование по маске активируется функция тестирования по предельным значениям
Бесплатное обновление на всех приборах
- Выноски/закладки для добавления аннотаций к определённым точкам на сигналах
- Добавление оси частот в логарифмическом виде на экране спектра
- Добавление графиков фазового шума при измерениях фазового шума
Универсальный прибор с возможностью обновления функций
Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.
- Полоса пропускания до 1,5 ГГц
- Длина записи до 62,5 млн точек
- Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
- Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
- Генератор сигналов произвольной формы и функций
- Расширенные функции анализа
- Запуск и декодирование сигналов последовательных шин
- Анализ сигналов в двух доменах на экране спектра
- Автоматическое измерение характеристик электропитания
- Модели
| Модель |
Полоса пропускания аналогового тракта |
Количество аналоговых каналов |
Цифровые каналы |
Частота дискретизации |
Длина записи |
| MSO44 |
От 200 МГц до 1,5 ГГц |
4 |
До 32 (по заказу) |
6,25 Гвыб/с |
31,25 или 62,5 млн точек |
| MSO46 |
От 200 МГц до 1,5 ГГц |
6 |
До 48 (по заказу) |
6,25 Гвыб/с |
31,25 или 62,5 млн точек |
- Сравнение
|
Tektronix
MSO Серии 4 |
Tektronix
MDO4000C |
Keysight
4000T X-Series |
LeCroy
Серия HDO4000A |
Rohde & Schwarz
Серия RTA4000 |
| Дисплей |
От 200 МГц до 1,5 ГГц |
От 200 МГц до 1 ГГц |
От 200 МГц до 1,5 ГГц |
От 200 МГц до 1 ГГц |
От 200 МГц до 1 ГГц |
| Число аналоговых каналов |
4 или 6 |
4 |
2 или 4 |
4 |
2 или 4 |
| Цифровые каналы (опция) |
До 48 |
16 |
16 |
16 |
16 |
| Частота дискретизации (все каналы) |
6,25 Гвыб/с |
до 5 Гвыб/с |
2,5 Гвыб/с |
2,5 Гвыб/с |
2,5 Гвыб/с |
| Разрешение по вертикали |
12 бит |
8 бит |
8 бит |
12 бит |
10 бит |
| Длина записи (все каналы) |
31,25 млн точек
62,5 млн точек (опция) |
20 млн точек |
4 млн точек |
12,5 млн точек
25 млн точек (опция) |
100 млн точек |
| Встроенный генератор сигналов произвольной формы/функций (опция) |
1 x 50 Мгц |
1 x 50 Мгц |
2 x 20 МГц |
-- |
1 x 25 МГц (опция) |
| Декодирование сигналов последовательных шин |
Да |
Да |
Да |
Да |
Да |
| Дисплей |
Сенсорный, 13,3 дюйма
(1920 x 1080) |
10,4 дюйма
(1024 x 768) |
Сенсорный, 12,1 дюйма
(800 x 600) |
Сенсорный, 12,1 дюйма
(1280 x 800) |
Сенсорный, 10,1 дюйма
(1280 x 800) |
| Стандартная гарантия |
3 года |
3 года |
3 года |
3 года |
3 года |
- Пробники и принадлежности
| Пробник |
Описание |
| TDP0500 |
Дифференциальный пробник: 500 МГц, 5X/50X, ±42 В, TekVPI |
| TDP1000 |
Дифференциальный пробник: 1 ГГц, 5X/50X, ±42 В, TekVPI |
| THDP0100 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 100 МГЦ, TekVPI |
| THDP0200 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 200 МГЦ, TekVPI |
| TMDP0200 |
Дифференциальный ПРОБНИК; ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК НАПРЯЖЕНИЯ, 200 МГЦ, TekVPI; TMPD0200 |
Высоковольтные несимметричные пробники
| Пробник |
Описание |
| P6015A |
ВЫСОКОВОЛЬТНЫЙ ПРОБНИК; 75 МГЦ, 40 КВ, 1000X, 3 МЕТРА — СЕРТИФИКАТ ОТСЛЕЖИВАЕМОЙ КАЛИБРОВКИ |
| TPP0850 |
Высоковольтный пробник: 800 МГц, 50X, 2,5 кВ, несимметричный, BNC |
Низковольтные дифференциальные пробники
| Пробник |
Описание |
| TDP1500 |
Дифференциальный пробник: 1,5 ГГц, 1X/10X, ±8,5 В, TekVPI |
| TDP3500 |
Дифференциальный пробник: 3,5 ГГц, 5X, ±2 В, TekVPI |
| TDP4000 |
4 GHz, Differential Probe with TekVPI interface |
Низковольтные несимметричные пробники
| Пробник |
Описание |
| TAP1500 |
Активный пробник: 1,5 ГГц, 10Х, несимметричный, TekVPI |
| TAP2500 |
Активный пробник: 2,5 ГГц, 10Х, несимметричный, TekVPI |
| TAP3500 |
Активный пробник: 3,5 ГГц, 10Х, несимметричный, TekVPI |
| TAP4000 |
4 GHz, Single Ended Probe with TekVPI interface |
Пассивный пробник
| Пробник |
Описание |
| TPP0250 |
Пассивный пробник: 250 МГц, 10X, TekVPI |
| TPP0500B |
Пассивный пробник: 500 МГц, 10X, TekVPI |
| TPP0502 |
Пассивный пробник: 500 МГц, 2X, TekVPI |
| TPP1000 |
Пассивный пробник: 1 ГГц, 10X, TekVPI |
Пробник логического анализатора
| Пробник |
Описание |
| TLP058 |
8-канальный логический пробник общего назначения для осциллографов Серии 5. Поставляется с комплектом принадлежностей. |
Пробники с гальванической развязкой
| Пробник |
Описание |
| TIVH02 |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH02L |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05 |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05L |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08 |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08L |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVM1 |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 3 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
| TIVM1L |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 10 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
Пробники шин питания
| Пробник |
Описание |
| TPR1000 |
Несимметричный пробник шин питания с полосой 1 ГГц, интерфейсом TekVPI и стандартным комплектом принадлежностей TPR4KIT |
| TPR4000 |
Несимметричный пробник шин питания с полосой 4 ГГц, интерфейсом TekVPI и стандартным комплектом принадлежностей TPR4KIT |
Токовый пробник
| Пробник |
Описание |
| TCP0020 |
Пробник, переменного/постоянного тока; 20 А; полоса пропускания 50 МГц; интерфейс TekVPI, сертификат отслеживаемой калибровки |
| TCP0030A |
Пробник переменного/постоянного тока, основные характеристики: до 30 А постоянного тока, от 0 до 120 МГц; интерфейс TekVPI, отслеживаемый сертификат калибровки. |
| TCP0150 |
Токовый пробник: 20 МГц, от 5 мА до 212 А, перем./пост ток, TekVPI |
| TRCP0300 |
Токовый пробник: 30 МГц, от 250 мА до 300 А, только перем. ток, вывод BNC |
| TRCP0600 |
Токовый пробник: 30 МГц, от 500 мА до 600 А, только перем. ток, вывод BNC |
| TRCP3000 |
Токовый пробник: 16 МГц, от 500 мА до 3000 А, только перем. ток, вывод BNC |
| Принадлежность |
Описание |
| HC4 |
Hard transit case for the 4 Series MSO (includes front cover) |
| RM4 |
Rack mount kit for the 4 Series MSO |
| SC4 |
Soft carrying case and front protective cover for the 4 Series MSO |
| TEK-DPG |
Принадлежность, тестовая оснастка для компенсации пробников с интерфейсом TekVPI |
| TPA-BNC |
Адаптер пробника TekProbe-BNC — TekVPI |
