- Общие сведения

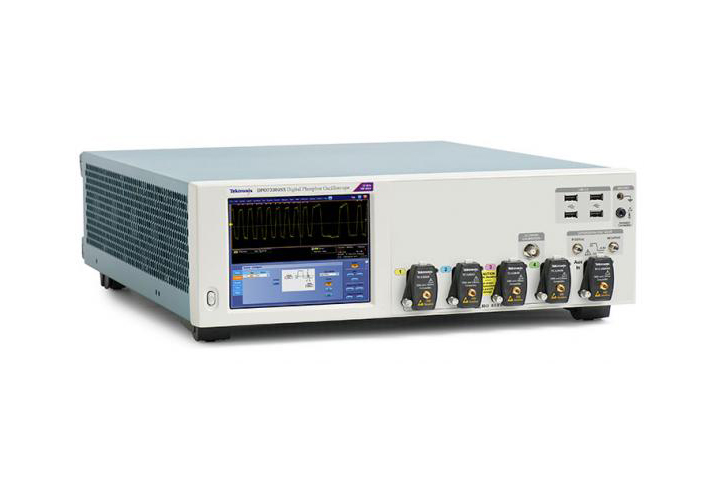

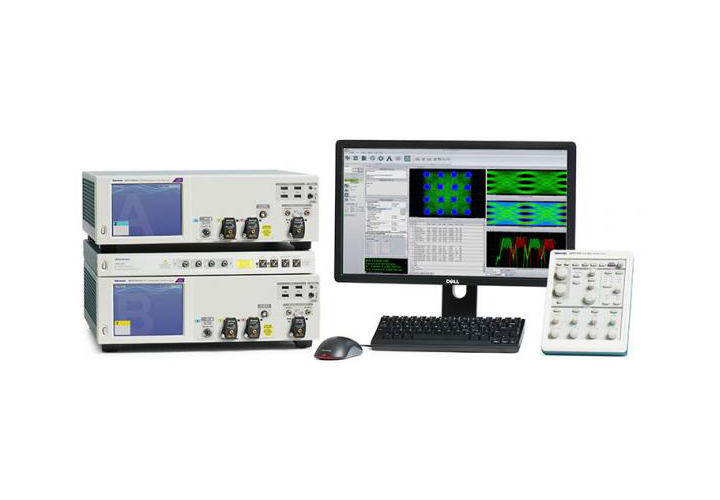

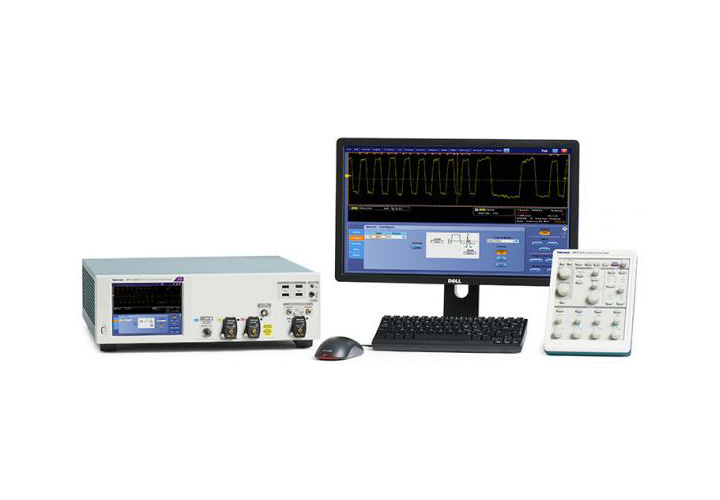

Высокопроизводительный осциллограф DPO70000SX ATI обеспечивает самое точное в отрасли отображение высокоскоростных сигналов для проверки, подтверждения и определения характеристик устройств нового поколения. Прибор захватывает сигналы с частотой до 70 ГГц и отображает их с минимальным уровнем помех и высокой точностью, позволяя достоверно измерять фактические характеристики сигналов.
Самая высокая целостность сигналов
Технология ATI (асинхронного разделения сигналов по времени) обеспечивает самую высокую точность отображения сигналов, устраняя до минимума помехи и гарантируя самые точные результаты измерений для разработки устройств следующего поколения.
Основные преимущества
- Архитектура ATI с низким уровнем помех
- Высокопроизводительная система запуска для устранения дефектов сигналов
- Наивысшая точность синхронизации
- Прецизионная точность развёртки
- Временная задержка между каналами/синхронизация каналов
- Точность и стабильность синхронизации блоков системы
- Измерения устройств оптической связи при помощи оптического пробника DPO7OE1 , обеспечивающие низкий уровень привнесённых шумов
Гибкость. Универсальность. Масштабируемость

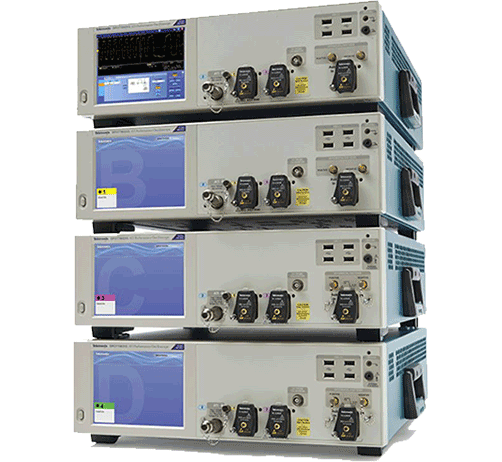

Инновационная архитектура UltraSync обеспечивает гибкость конфигурации, позволяя быстро добавлять каналы захвата и поддерживать точность синхронизации каналов.
Основные преимущества
- Возможность отдельного использования приборов системы
- Быстрая сборка в многоблочную систему
- Возможность быстрого изменения конфигурации системы
- Настройка до 16 синхронизированных каналов для регистрации оптических сигналов при помощи пробника DPO7OE1/DPO7OE2
Приборы для измерений и анализа для полноценного контроля
В пакеты эксплуатационной поддержки DPO70000SX входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Основные преимущества

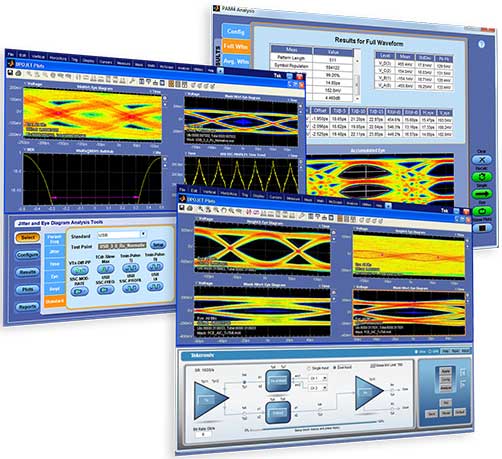

- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
- Просто выполняемый углублённый анализ PAM4 без внешнего модуля восстановления тактовой частоты серии CR
- Поддержка всех требований стандартов Gen3/Gen4+
- Автоматическая проверка на соответствие стандартам для получения полных, надёжных и повторяемых результатов
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах
Мы знаем, как это сделать. Прямо сейчас

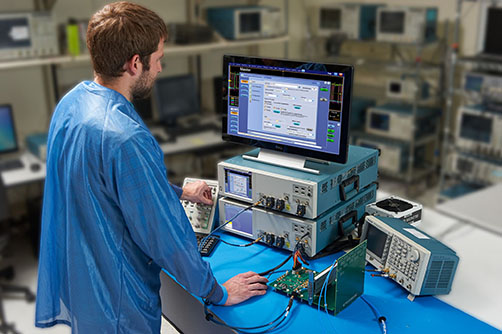

Группа по разработке прикладных инженерных решений компании Tektronix может выехать на объект и обеспечить поддержку на уровне экспертов для объяснения сути подключений, выполнения измерений, работы осциллографов, а также инструментов анализа. Мы будем с вами на всех этапах — от знакомства с прибором до внедрения и интеграции очень сложных процессов измерений в лабораторные или производственные процессы.
Основные преимущества
- Многоуровневое обслуживание, включающее сервисный план «Золотой» для комплексной защиты
- Помощь при установке, тренинги и поддержка при устранении проблем
- Международный центр технической поддержки предоставляет доступ в режиме реального времени к центральному банку знаний
- Модели
| Модель |
Описание |
Полоса пропускания аналогового тракта |
Частота дискретизации |
Длина записи |
Количество аналоговых каналов |
| DPO71304SX |
Single-unit |
13 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 13 GHz, 4 at 13 GHz |
| DPO77002SX |
Моноблочный |
70 ГГц |
200 Гвыб/с, 100 Гвыб/с |
от 62,5 млн до 1 млрд точек |
1 на 70 ГГц, 2 на 33 ГГц |
| DPS77004SX |
Двухблочная система |
70 ГГц |
200 Гвыб/с, 100 Гвыб/с |
от 62,5 млн до 1 млрд точек |
2 на 70 ГГц, 4 на 33 ГГц |
| DPS73308SX |
Двухблочная система |
33 ГГц |
100 Гвыб/с, 50 Гвыб/с |
от 62,5 млн до 1 млрд точек |
4 канала с полосой 33 ГГц, 8 каналов с полосой 23 ГГц (на экране отображается до 4, дополнительные данные — через программный интерфейс) |
| DPS75004SX |
Двухблочная система |
50 ГГц |
200 Гвыб/с, 100 Гвыб/с |
62,5 млн – 1 млрд точек |
2 на 50 ГГц, 4 на 33 ГГц |
| DPO72304SX |
Моноблочный |
23 ГГц |
100 Гвыб/с, 50 Гвыб/с |
62,5 млн – 1 млрд точек |
2 на 23 ГГц, 4 на 23 ГГц |
| DPO71604SX |
Single-unit |
16 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 16 GHz, 4 at 16 GHz |
| DPO73304SX |
Моноблочный |
33 ГГц |
100 Гвыб/с, 50 Гвыб/с |
от 62,5 млн до 1 млрд точек |
2 на 33 ГГц, 4 на 23 ГГц |
| DPO75002SX |
Моноблочный |
50 ГГц |
200 Гвыб/с, 100 Гвыб/с |
62,5 млн – 1 млрд точек |
1 на 50 ГГц, 2 на 33 ГГц |
- Области применения
Высокоскоростная последовательная передача данных

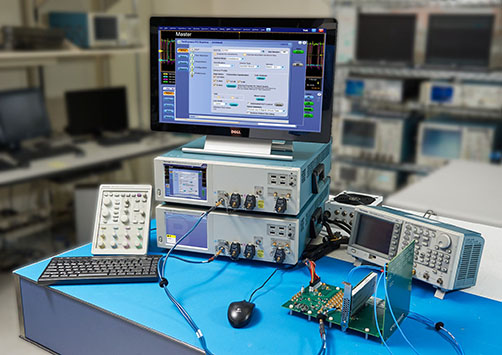

Хотите выполнять измерения в соответствии с текущими и будущими стандартами и сократить время выхода на рынок? Мы можем помочь. Компания Tektronix, обладающая многолетним практическим опытом и знаниями и готовая разрабатывать пакеты современного программного обеспечения, оказывает поддержку путём ознакомления и внедрения новых стандартов.
Основные преимущества
- Проверка соответствия и отладка для PCIe, SATA/SAS, USB 3.1 Type-C, Thunderbolt 3 Type-C и DisplayPort 1.3/1.4 Type-C, HDMI 2.0, DDR, LPDDR и MIPI
- Аппаратная функция запуска по сигналам последовательных шин с 8—10-разрядными данными и скоростью передачи до 14,1 Гбит/с для диагностики и отладки
Передача данных

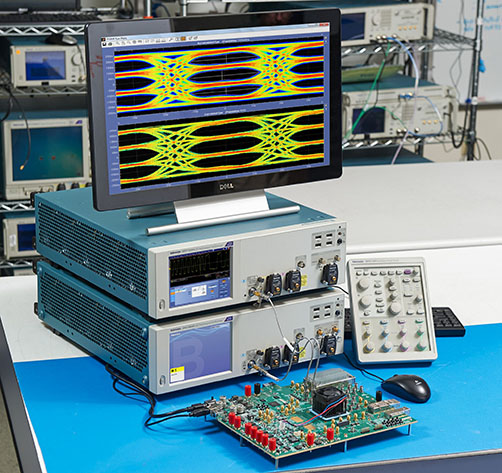

Комплексная поддержка тестирования передатчиков и приёмников по требованиям стандартов 100G и 400G, а также указания по тестированию сигналов NRZ и PAM4, чтобы отраслевые специалисты могли перейти на технологии передачи данных следующего уровня.
Основные преимущества
- Отладка комплексных подготовительных последовательностей канала 100G
- Определение характеристик сигналов PAM4 и NRZ
- Выполнение измерений для подтверждения соответствия стандартам IEEE и OIF-CEI
- Возможность измерения как оптических , так и электрических характеристик
Когерентный оптический

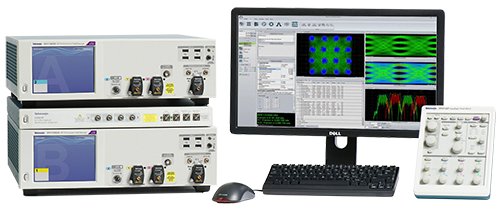

К тестированию систем дальней связи, работающих со скоростью 400 Гбит/с и 1 Тбит/с, можно подготовиться при помощи осциллографа серии DPO70000SX с масштабируемой архитектурой и низким уровнем помех.
Основные преимущества
- Модуляция когерентного оптического сигнала: простая модуляция сложных сигналов с поддержкой двойной поляризации, многоуровневых сигналов и автоматического управления смещением
- Анализ когерентного оптического сигнала: быстрые и повторяемые измерения сигналов со сложной модуляцией при помощи инструментов анализа с максимальной в отрасли адаптацией под требования заказчиков
- Новая функция ArmA,TrigB поддерживает тщательно управляемую синхронизацию регистрации при тестировании с использованием контура рециркуляции
Радиочастотные широкополосные устройства

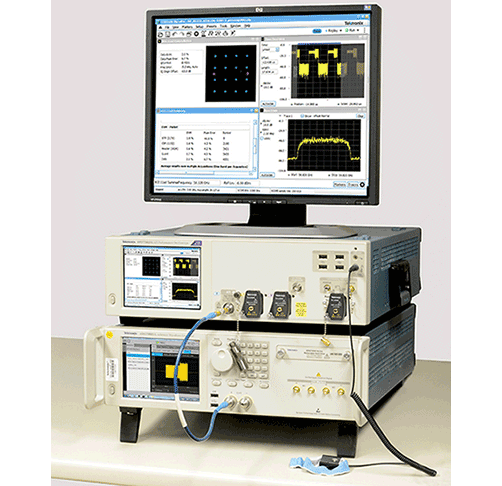

Пользуясь достаточно широкой полосой пропускания, более простым сопряжением сигналов и гибкостью прибора, можно намного быстрее собрать данные для тестирования радиочастотных широкополосных устройств и выполнить анализ РЧ-сигналов без ограничений по времени в режиме онлайн или оффлайн.
Основные преимущества
- Единственный на рынке осциллограф с широкой полосой пропускания и запуском по огибающей РЧ-сигнала
- Надежные инструментальные средства для анализа и демодуляции импульсов, доступные в пакете спектрального анализа SignalVu
- Пробники
| Пробник |
Описание |
| P7313SMA |
СИСТЕМА РЕГИСТРАЦИИ ДИФФЕРЕНЦИАЛЬНОГО СИГНАЛА С ВХОДАМИ SMA, 13 ГГЦ |
| P7504 |
ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, TRIMODE, 4 ГГЦ |
| P7506 |
ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, TRIMODE, 6 ГГЦ |
| P7508 |
ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, TRIMODE, 8 ГГЦ |
| P7513A |
ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, TRIMODE, 13 ГГЦ |
| P7516 |
ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, TRIMODE. ЭТОТ ПРОДУКТ ИМЕЕТ СЕРТИФИКАТ ОТСЛЕЖИВАЕМОЙ КАЛИБРОВКИ. |
| P7520A |
Дифференциальный пробник TriMode |
| P7625 |
ПРОБНИК TRIMODE С НИЗКИМ УРОВНЕМ ШУМА, 25 ГГЦ, В ФУТЛЯРЕ С ПРИНАДЛЕЖНОСТЯМИ |
| P7633 |
ПРОБНИК TRIMODE С НИЗКИМ УРОВНЕМ ШУМА, 33 ГГЦ, В ФУТЛЯРЕ С ПРИНАДЛЕЖНОСТЯМИ |
| P7708 |
Щуп TriMode 8 ГГц с технологией соединения TekFlex, интерфейс TekConnect |
| P7713 |
Щуп TriMode 13 ГГц с технологией соединения TekFlex, интерфейс TekConnect |
| P7716 |
Щуп TriMode 16 ГГц с технологией соединения TekFlex, интерфейс TekConnect |
| P7720 |
Щуп TriMode 20 ГГц с технологией соединения TekFlex, интерфейс TekConnect |
Оптические пробники — широкополосные
| Пробник |
Описание |
| DPO7OE1 |
33 ГГц, одно-/многомодовый оптический пробник для осциллографов смешанных сигналов MSO/DPO70000. Длина волны: 750—1650 нм |
| DPO7OE2 |
59 ГГц, одномодовый оптический пробник для осциллографов MSO/DPO70000, работающих в режиме реального времени. Диапазон длин волн от 1200 до 1650 нм |
Пробники с гальванической развязкой
| Пробник |
Описание |
| TIVH02 |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH02L |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05 |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05L |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08 |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08L |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVM1 |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 3 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
| TIVM1L |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 10 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
| Принадлежность |
Описание |
| DPO7AFP |
Вспомогательная передняя панель |
| DPO7RFC1 |
Фазосогласованная кабельная пара, 67 ГГц, 1,85 мм, разъем вилка-вилка, 24 |
| DPO7RFC2 |
Фазостабильный коаксиальный кабель, 67 ГГц, 1,85 мм, разъем вилка-вилка, 24 |
| DPO7RFC3 |
Фазостабильный коаксиальный кабель, 67 ГГц, 1,85 мм, разъем вилка-вилка, 36 |
| DPO7RFK1 |
Комплект аттенюатора РЧ, 1 шт. Аттенюатор 3 дБ, 6 дБ, 10 дБ, 20 дБ, 67 ГГц, 1,85 мм |
| DPO7RFK2 |
Комплект сигнального тракта РЧ, 1 шт. Аттенюатор 3 дБ, 6 дБ, 10 дБ, 20 дБ, 1 шт. Адаптер V(m)-V(m), V(m)-K(f), V(f)-K(m), V(f)-K(f), блок постоянного тока (1), 67 ГГц, 1,85 мм |
| DPO7RFK3 |
Комплект временного выравнивания канала РЧ; прецизионный делитель мощности (1), пост. ток до 65 ГГц, 1,85 мм, гнездовой разъем x 3, адаптер V(m)-V(m) (1), 67 ГГц, 1,85 мм |
| DPO7USYNC1M |
Многоблочный кабель синхронизации для осциллографов DPO70000SX; длина 1 метр |
| DPO7USYNC2M |
Кабель для синхронизации многоприборной системы с осциллографом DPO70000SX; длина 2 метра |
| Opt. SSD |
Дополнительный твердотельный (SSD) накопитель |
