Изучение ранее неразличимых сигналов.

• Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
• Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц

Производительность – полоса пропускания / частота дискретизации

Низкий шум / высокое разрешение

Уникальный интерфейс пользователя

Измерения и анализ

Универсальность пробников

Обновления и дополнения

Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений. Например, можно использовать одну и ту же операцию перетаскивания для анализа джиттера или расширенного анализа систем питания при часто повторяющихся измерениях времени нарастания и среднеквадратического значения.

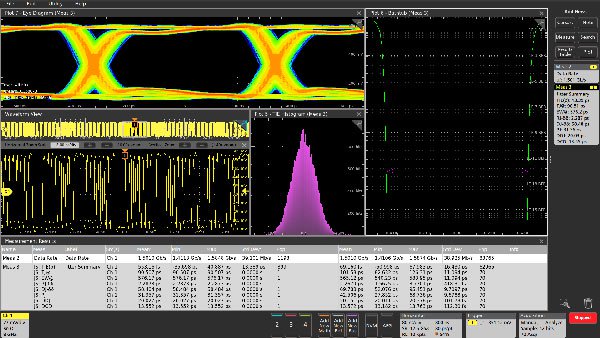

• Расширенный анализ джиттера

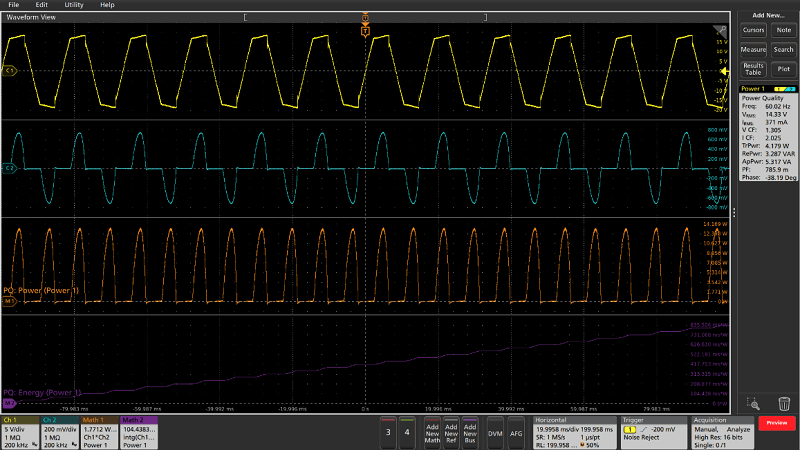

• Расширенный анализ электропитания

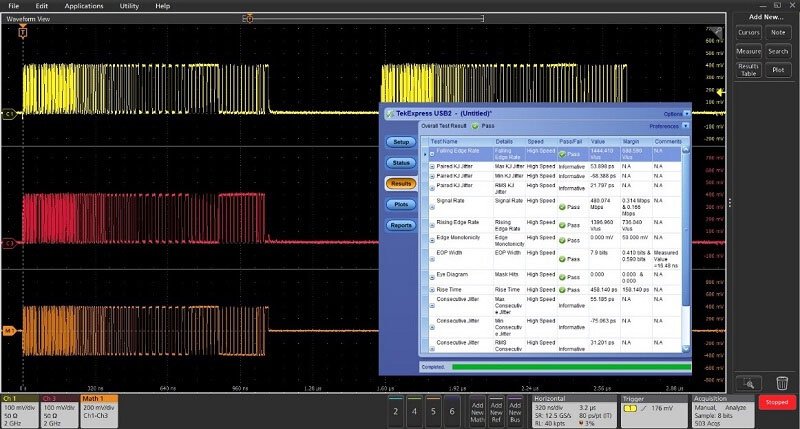

• Тестирование высокоскоростных последовательных устройств на соответствие стандартам
• Автоматические измерения и анализ тенденций

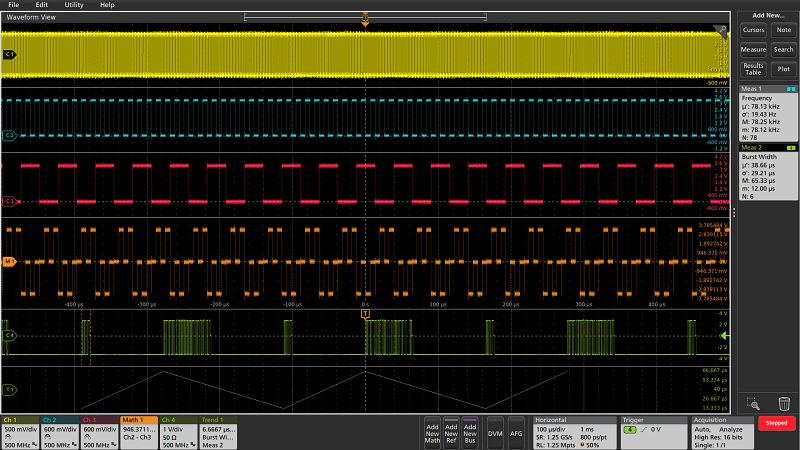

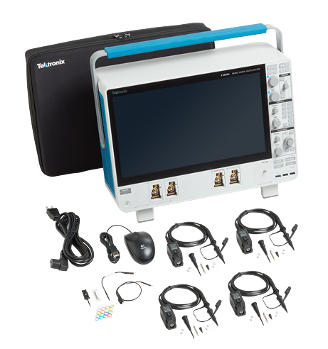

Полную универсальность прибора обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.

• Входная нагрузка 1 МОм и 50 Ом
• Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
• Новые пробники TriMode с полосой пропускания 4, 6 и 8 ГГц

Вход FlexChannel™

	1 аналоговый вход с высоким разрешением
	8 цифровых логических входов на канал

• Быстрый сенсорный экран с диагональю 15,6 дюйма
• Жестовое управление
• Управление кнопками и мышью

Входные каналы

4 входа FlexChannel.
На каждый вход FlexChannel через пробник TLP060 может поступать 1 аналоговый или 8 цифровых логических сигнала

Полоса пропускания¹

1, 2,5, 4, 6 или 8 ГГц

Частота дискретизации

25 Гвыб/с на всех аналоговых/цифровых каналах

Длина записи¹

До 250 млн точек на всех аналоговых и цифровых каналах

Генератор сигналов¹

Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр²

4 разряда

Частотомер сигналов запуска²

8 разрядов

Дисплей

Диагональ 15,6 дюйма (385 мм), TFT, цветной, высокая четкость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)

¹ – Определяется при заказе или добавляется при обновлении

² – Предоставляется бесплатно при регистрации прибора

• Расширение полосы пропускания до 8 ГГц
• Увеличение длины записи до 250 млн. точек на каждый канал
• Добавление логических пробников для увеличения числа цифровых каналов до 32
• Добавление операционной системы Windows 10
• Добавление генератора сигналов произвольной формы/ стандартных функций
• Добавление расширенного анализа: запуск по сигналам последовательных шин/декодирование сигналов, автоматическое тестирование на соответствие стандартам, анализ систем питания, джиттера
