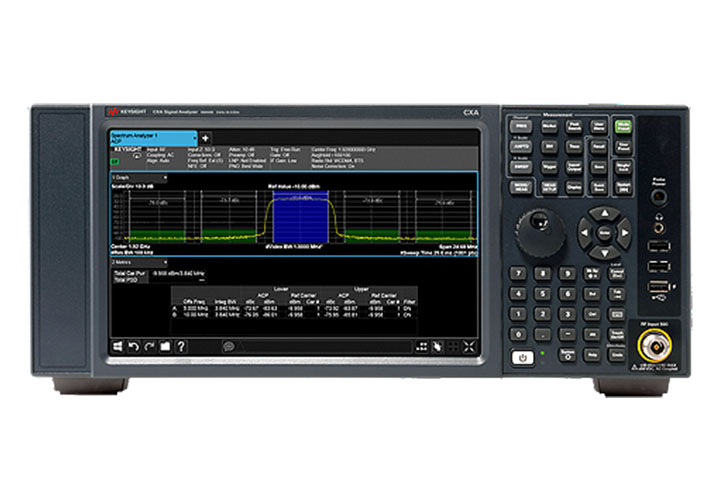

N9000B CXA Анализатор сигналов

Общие сведения

Разработка, тестирование и обучение с помощью недорогой и интуитивно понятной настольной платформы для анализа сигналов


Суть процесса разработки новых изделий заключается в связывании воедино формирования инновационных идей и решения возникающих при их внедрении проблем. Благодаря своим качествам анализатор CXA является лучшим на сегодняшний день в своем классе недорогим универсальным прибором для базового анализа сигналов. Его функциональные возможности обеспечивают прочный фундамент для эффективного решения задач общего назначения и обучения. С его помощью вы сможете быстрее найти ответы на интересующие вас вопросы, будь то быстрая проверка изделий в процессе производства или выполнение лабораторных работ.


  • Возможность более детального исследования сигналов в широком диапазоне частот от 9 кГц до 26,5 ГГц с полосой анализа до 25 МГц
  • Добавление возможности выполнения достоверного анализа сигналов с помощью ручных и автоматизированных систем тестирования в процессе производства
  • Выполнение критически важных видов измерений, таких как поиск паразитных составляющих и анализ искажений
  • Выполнение тестирования по методу «воздействие-отклик» с помощью опции встроенного следящего генератора
  • Существенное расширение функциональных возможностей с помощью измерительных приложений серии X
  • Углубление теоретических знаний за счет практических навыков ВЧ- и СВЧ-измерений, получаемых при использовании обучающего комплекта для учебной лаборатории

Оптимизация основных видов измерений мощности с помощью анализатора сигналов CXA


При разработке любых современных устройств беспроводной связи критически важно иметь возможность точного измерения мощности сигналов с цифровой модуляцией с целью максимального повышения производительности системы и улучшения качества связи. С помощью анализатора сигналов CXA и программного обеспечения PowerSuite можно в считанные секунды выполнить девять различных видов измерений мощности.


Функции

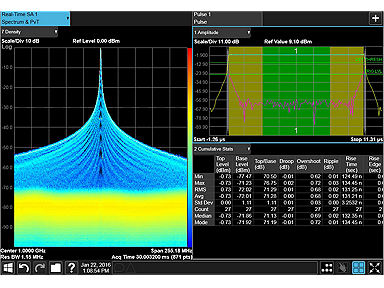

Измерительные приложения серии X: упрощение сложных измерений и обеспечение воспроизводимости результатов


Понимание всех нюансов функционирования разрабатываемых устройств сотовой и беспроводной связи, а также оборудования аэрокосмического и оборонного назначения с помощью загружаемых приложений серии X.


  • Получение детальной информации о характеристиках устройств с помощью различных видов измерений — от параметрического тестирования до испытаний на соответствие требованиям самых современных стандартов, включая LTE и WLAN.
  • Сокращение времени выполнения анализа благодаря встроенным приложениям, позволяющим сделать стабильные и достоверные измерения максимально доступными для пользователя.
  • Сокращение времени вывода продукции на рынок благодаря возможности выполнения единообразных измерений в ходе разработки, аттестации и производства.
  • Использование встроенных функций анализа для быстрой оценки характеристик сигналов и устройства
  • Возможность использования приложения на нескольких приборах с помощью перемещаемых лицензий

4
Характеристики
Опции расширения полосы анализа 10 МГц (станд.), 25 МГц
Частота 9 kHz to 26.5 GHz
Максимальная полоса анализа / пропускания 25 MHz
Суммарная погрешность уровня сигнала / измерения ±0.50 dB
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -110 dBc/Hz
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +12 dBm
Средний уровень собственных шумов(1 ГГц) -163 dBm
Опции расширения диапазона частот 3.6, 8.4, 13.6, 26.5, 44 GHz, Mixers to 1.1 THz
Максимальная полоса пропускания реального времени
Уровень производительности ◆◆◇◇◇◇
Type Настольные
