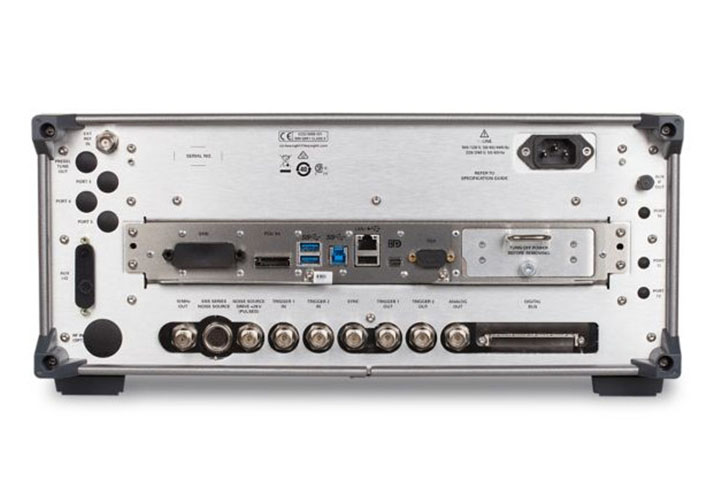

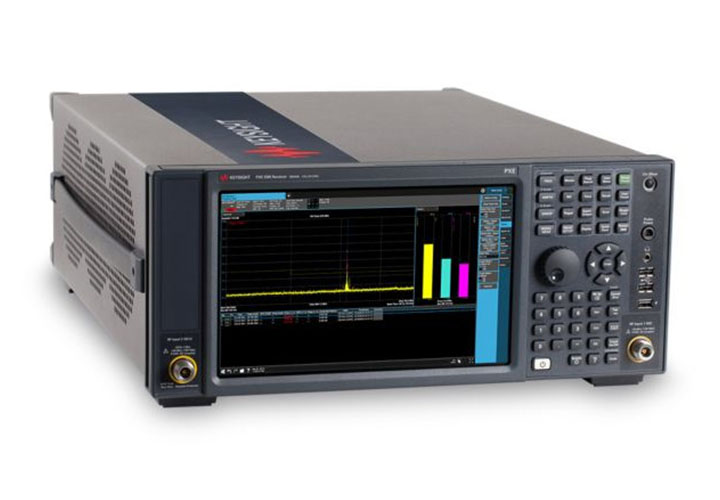

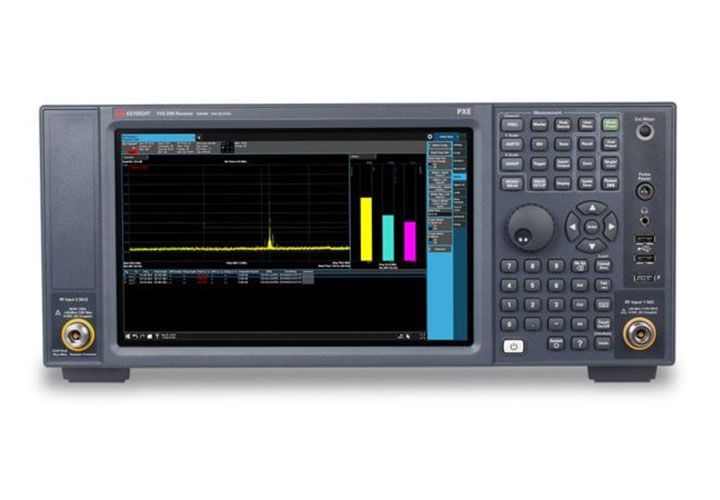

N9048B Приемник PXE для измерения ЭМП

Общие сведения

Приемник PXE отвечает международным стандартам и обеспечивает измерение и диагностику электромагнитных помех. Функция сканирования во временной области позволяет существенно сократить общее время тестирования, а интуитивно понятный пользовательский интерфейс на основе сенсорного дисплея с функцией «мультитач» существенно облегчит задачу по точному измерению с минимизацией ошибок.

Возможность модернизации обеспечивает соответствие текущим и будущим потребностям тестирования. Также приемник N9048B имеет совместимость по кодам с приемником Keysight MXE для измерения ЭМП.

Функции

Диапазон частот: от 2 Гц до 26,5 ГГц.
Полное соответствие требованиям стандартов CISPR 16-1-1 и MIL-STD-461.
Самая высокая в отрасли чувствительность и самый широкий динамический диапазон.
Функция сканирования во временной области позволяет существенно сократить общее время тестирования.
Интуитивно понятный пользовательский интерфейс на основе сенсорного дисплея с функцией «мультитач».
Совместимость по кодам с приемником Keysight MXE для измерения ЭМП.
Возможность модернизации обеспечивает соответствие текущим и будущим потребностям тестирования.

Характеристики

Частота	-
Опции расширения диапазона частот	3,6; 8,4; 26,5; 44 ГГц (смесит. до 1,1 ТГц)
Диапазон ослабления аттенюатора (стандарт. компл.)	70 дБ
Шаг ослабления аттенюатора (стандарт. компл.)	2 дБ
Полоса анализа в режиме реального времени	350 МГц
Средний уровень собственных шумов (1 ГГц)	-174 дБн/Гц
Максимальная полоса анализа / пропускания	40 МГц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц	-136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц	-114 дБн/Гц
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц	+20 дБм
Наличие измерительных приложений	Да
Максимальная полоса пропускания реального времени	350 МГц
Суммарная погрешность уровня сигнала / измерения	± 0.22 дБ
Опции расширения полосы анализа	10 МГц (станд.), 25 МГц, 40 МГц
Приложения общего назначения	Аналоговая демодуляция Базовый анализ IQ модуляции Соответствие требованиям стандарта MIL-STD-461F Соответствие требованиям стандарта CISPR 16-1-1 Приемник ЭМП военного назначения
Режимы запуска	Запуск по уровню Запуск от периодического таймера Запуск по сигналу сети питания Запуск по пачке ВЧ импульсов Запуск по внешнему сигналу

Комплектация

Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гбайт
Полоса демодуляции 10 МГц
Функция быстрого свипирования
Функция понижения уровня собственных шумов NFE
Управление с передней панели двумя внешними схемами стабилизации полного сопротивления линии (LISN)
Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны
Операционная система Microsoft Windows 10
Пользовательский интерфейс на основе сенсорного дисплея с функцией «мультитач»
Руководство пользователя
Кабель питания

Документация

Руководство пользователя 8,0 МВ
