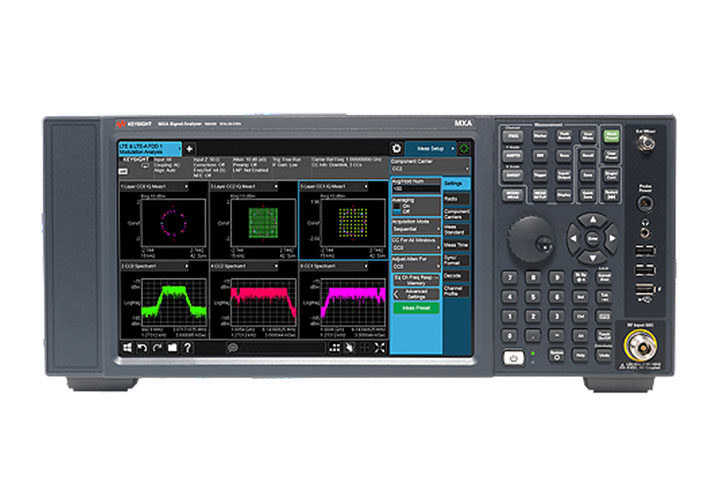

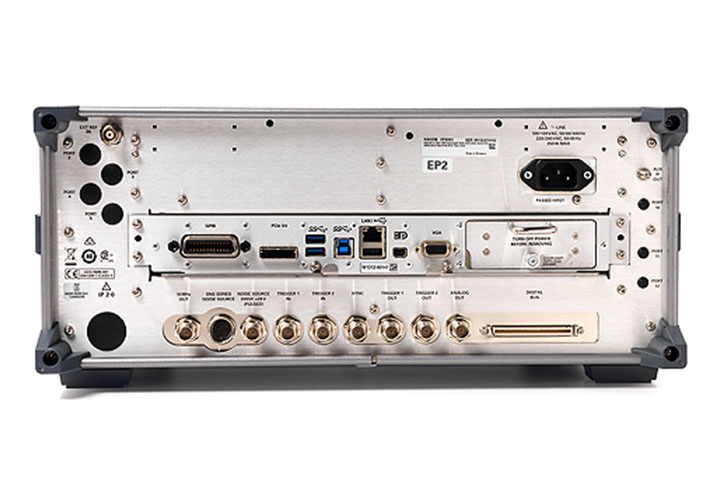

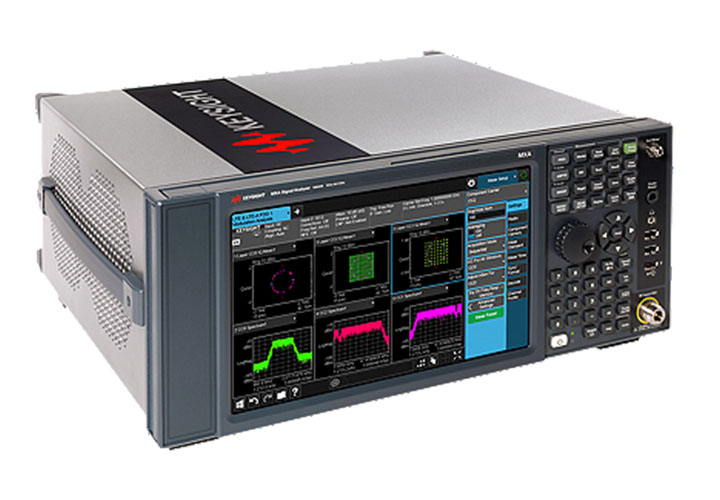

N9020B MXA Анализатор сигналов

Общие сведения

Разработка и тестирование перспективных устройств с использованием универсальной быстродействующей платформы для анализа сигналов среднего класса


Анализатор сигналов MXA является оптимальным выбором для тестирования выводимых на рынок новых поколений устройств беспроводной связи. В ходе научно-исследовательских и опытно-конструкторских работ этот прибор позволяет с помощью современных методов параметрического или функционального тестирования быстро и с высокой степенью достоверности определять характеристики сигналов практически любых беспроводных устройств. Интуитивно понятный мультисенсорный интерфейс позволяет сократить время проверки проекта за счет существенного упрощения процедуры измерений даже при работе с самыми современными устройствами. При тестировании в процессе производства анализатор MXA помогает повысить производительность и выход годных изделий при одновременном снижении затрат благодаря самым быстрым и точным измерениям характеристик сигнала и спектра среди лабораторных анализаторов среднего класса.

Функции
  • Возможность более детального исследования сигналов в широком диапазоне частот от 10 Гц до 50 ГГц с полосой анализа до 160 МГц
  • Более высокая достоверность измерений благодаря лучшим в своем классе характеристикам по фазовому шуму
  • Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, функции быстрого поиска пиковых значений с помощью маркеров и функции быстрого свипирования
  • Достоверное измерение всех характеристик сигнала путем захвата более длинных I/Q-выборок
  • Точный анализ сложных сигналов, например, стандарта 802.11ac, с величиной модуля вектора ошибок (EVM) от 0,3% (–50 дБ)
  • Упрощение тестирования благодаря быстрым одноклавишным измерениям при использовании измерительных приложений серии X
  • Захват трудноуловимых и нестационарных сигналов с помощью функции анализа спектра в режиме реального времени во всем диапазоне частот
Характеристики
Частота 10 Гц до 50 ГГц
Опции расширения диапазона частот 3.6, 8.4, 13.6, 26.5, 32, 44, 50 ГГц
Максимальная полоса анализа / пропускания 160 МГц
Опции расширения полосы анализа 25 МГц (станд.); 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц
Максимальная полоса пропускания реального времени 160 МГц
Полоса анализа в режиме реального времени 85 МГц, 125 МГц, 160 МГц
Средний уровень собственных шумов (1 ГГц) -172 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -114 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -114 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -137 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,23 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +20 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 116 дБ
Приложения общего назначения
  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • EMI
  • MATLAB
  • Vector Modulation Analysis
Приложения для сотовой связи
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
Приложения для систем беспроводной связи
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
Приложения для цифрового видео -
Уровень производительности ◆◆◆◆◇◇
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Мин. длительность для 100%-ой вероятности захвата 3,57 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 5 нс
Динамич. диапазон, своб. от паразит. составляющих 72 дБн
Полоса частот в частотной/временной области 160 МГц
Режимы отображения
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени
Запуск
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
Приложения с функцией запуска по частотной маске
  • Программа векторного анализа сигналов 89600 VSA
  • Анализатор спектра реального времени
  • Pulse Measurement Application
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. -154 дБм/Гц
Сред. уровень собств. шумов, 10 ГГц, предус. выкл. -151 дБм/Гц
Наличие измерительных приложений Да
Реального времени Нет
Комплектация
  • Измерительное приложение для анализа спектра
  • Одноклавишные измерения мощности PowerSuite
  • Измерительное приложение для анализа I/Q сигналов
  • Высокопроизводительный четырехъядерный процессор, оперативная память 16 Гбайт, съемный твердотельный жесткий диск (SSD)
  • Генератор опорной частоты
  • Механический аттенюатор с малым шагом ослабления
  • Полоса демодуляции 10 МГц или 25 МГц
  • Операционная система Windows Embedded Standard 7
  • Настольная конфигурация
  • Руководство пользователя
  • Кабель питания
