N9038A Приемник MXE для измерения ЭМП

Общие сведения

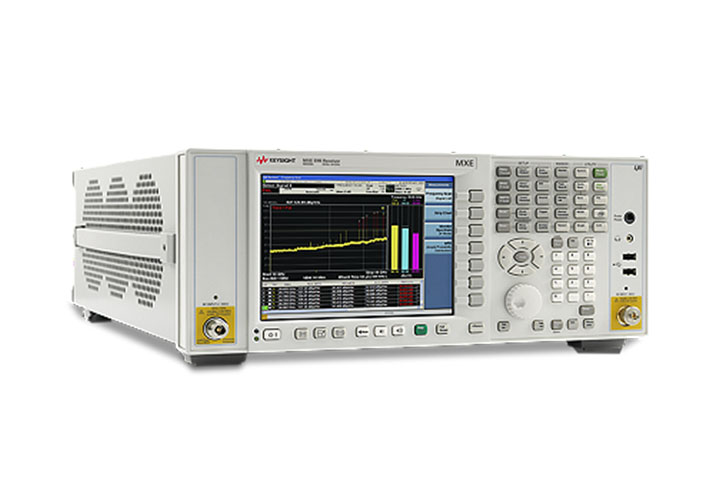

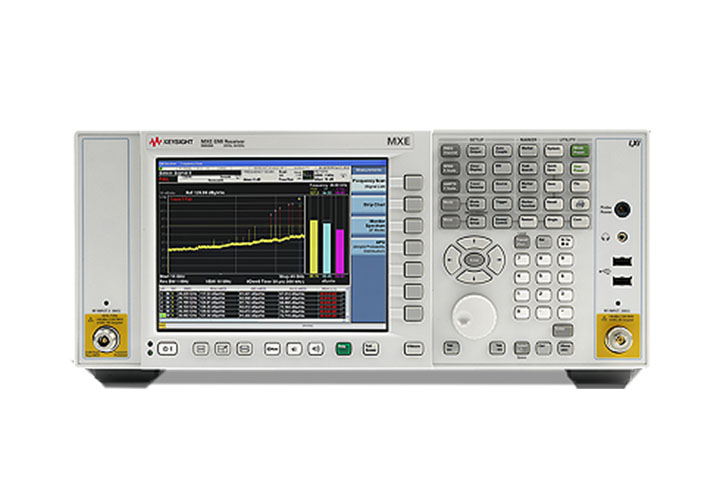

N9038A MXE - это измерительный приемник для испытаний на ЭМС и диагностический анализатор спектра в одном корпусе на базе модернизируемой платформы. Устройство обеспечивает точность измерений, повторяемость результатов и надежность эксплуатации. С помощью MXE можно с легкостью проводить измерения по стандартам CISPR 16-1-1:2010 и MIL-STD-461. Данный измерительный приемник имеет несколько видов исполнения в зависимости от требуемой верхней частоты (3,6 ГГц, 8,4 ГГц, 26,5 ГГц или 44 ГГц) и обладает непревзойденной точностью и чувствительностью для всех диапазонов частот. Управление приемником может осуществляться как вручную, с лицевой панели, так и удаленно через программное обеспечение. Устройство обладает множеством встроенных инструментов для анализа, диагностики и поиска источников сигналов, выходящих за допустимые нормы. Для измерительного приемника MXE предусмотрена возможность модернизации аппаратной и программной составляющих, например, можно улучшить производительность системы посредством модернизации процессора и модулей памяти, а также расширить функционал приобретением лицензионного ключа.

Функции

Соответствие требованиям CISPR 16-1-1:2010 и MIL-STD-461F к приемникам ЭМП
Высокая точность, воспроизводимость и достоверность измерений
Опция сканирования во временной области сокращает время тестирования
Простота определения частот максимумов излучения перед выполнением окончательных измерений
Расширенные средства анализа: анализ спектра в реальном времени, ленточная диаграмма, маркеры, масштабирование полосы обзора, спектрограммы

Характеристики

Частота	3 Гц до 44 ГГц
Опции расширения диапазона частот	3,6 ГГц; 8,4 ГГц; 26,5 ГГц; 44 ГГц
Максимальная полоса анализа / пропускания	25 МГц
Опции расширения полосы анализа	10 МГц (стандарт), 25, 85 МГц
Максимальная полоса пропускания реального времени	85 МГц
Полоса анализа в режиме реального времени	85 МГц
Средний уровень собственных шумов (1 ГГц)	-167 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц	-106 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц	-114 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц	-137 дБн/Гц
Суммарная погрешность уровня сигнала / измерения	±0,5 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц	+15 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц	116 дБ
Приложения общего назначения	Программа векторного анализа сигналов 89600 VSA Аналоговая демодуляция Базовый анализ IQ модуляции Соответствие требованиям стандарта CISPR 16-1-1 Приемник ЭМС гражданского и военного назначения Соответствие требованиям стандарта MIL-STD-461F Измерение коэффициента шума Измерение фазового шума
Приложения для сотовой связи	-
Приложения для систем беспроводной связи	-
Приложения для цифрового видео	-
Уровень производительности	◆◆◆◆◆◇
Диапазон ослабления аттенюатора (стандарт. компл.)	70 дБ
Шаг ослабления аттенюатора (стандарт. компл.)	2 дБ
Мин. длительность для 100%-ой вероятности захвата	3.7
Динамич. диапазон, своб. от паразит. составляющих	57 дБ
Режимы отображения	Плотность Спектрограмма Спектрограмма плотности Зависимость мощности от времени (спектр) Зависимость мощности от времени (спектрограмма) Зависимость мощности от времени
Запуск	Запуск по частотной маске (FMT) Запуск с временным разделением сигналов (TQT) Запуск по уровню Запуск по пачке ВЧ импульсов Запуск по сигналу сети питания Запуск по внешнему сигналу Запуск от периодического таймера
Приложения с функцией запуска по частотной маске	Программа векторного анализа сигналов 89600 VSA Анализатор спектра реального времени
Сред. уровень собств. шумов, 2 ГГц, предус. выкл.	-150 дБм
Сред. уровень собств. шумов, 10 ГГц, предус. выкл.	-151 дБм/Гц
Наличие измерительных приложений	Да
Реального времени	Нет

Комплектация

Встроенный предусилитель для выбранного диапазона частот
Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гбайта
Прецизионный опорный генератор (скорость старения ±1 х 10-7 за год)
Механический аттенюатор (от 0 до 70 дБ, шаг 2 дБ)
Возможность полного анализа спектра
Полоса анализа 10 МГц
Управление с передней панели двумя внешними схемами стабилизации полного сопротивления линии (LISN)
Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны

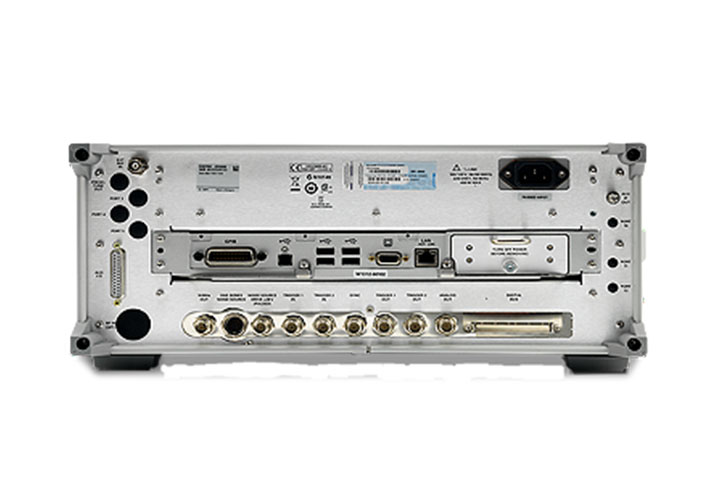

Второй широкополосный выход ПЧ на задней панели
Поддержка команд SCPI для эмуляции приемников R&S ESU, ESR и ESL
Мышь и клавиатура с интерфейсом USB
Комплект документации (CD-ROM)

Документация

Руководство пользователя 8,0 МВ
