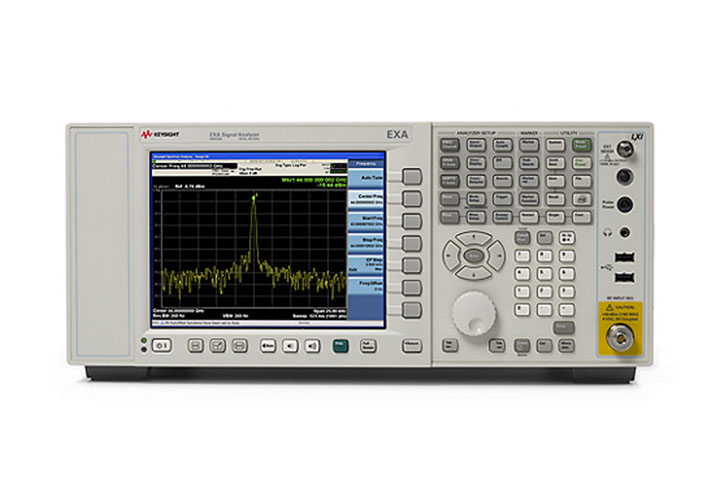

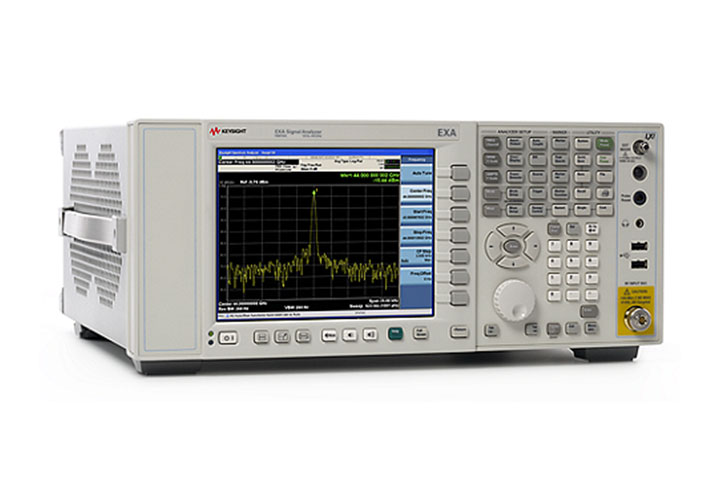

N9010A Анализатор сигналов EXA, от 10 Гц до 44 ГГц

Общие сведения

Анализатор сигналов серии EXA является самым быстродействующим в отрасли среди недорогих анализаторов сигналов. Высокая скорость и точность измерений анализаторов сигналов серии EXA в сочетании с их беспрецедентными характеристиками и широким набором прикладных программ означают, что инженеры, занимающихся разработкой и производством продукции, могут использовать их в качестве недорогих средств отладки разрабатываемых схем, для увеличения объема выпуска продукции или анализа сложных и изменяющихся во времени сигналов. Кроме того, прикладные измерительные программы, используемые в анализаторах сигналов серии X (MXA и EXA), обеспечивают более прозрачный переход от разработки к стадии производства продукции.

В режиме дистанционного управления скорость измерений и пересылки данных анализаторов сигналов серии EXA в четыре раза выше, чем у анализаторов серии ESA и других анализаторов, которые претендуют на звание стандарта в среднем классе. Созданные с учетом широкой известности анализаторов серии ESA, самых популярных в мире недорогих анализаторов спектра, анализаторы серии EXA обеспечивают также обратную совместимость программного кода с анализаторами серий ESA и MXA.


  • Сбалансированное решение, отвечающее самым разнообразным потребностям тестирования
  • Самое экономичное решение для анализа сигналов в миллиметровом диапазоне частот
  • Лучшие в своем классе показатели по точности измерения уровня, величине среднего уровня собственных шумов (DANL) и интермодуляционным искажениям третьего порядка (TOI)
  • Быстрые измерения мощности в дискретных частотных точках в режиме свипирования по списку
  • Измерительные приложения серии X упрощают проведение измерений
Функции
  • Выполнение базовых измерений с высокой точностью по приемлемой цене
  • Возможность запуска программы векторного анализа сигналов 89601A внутри анализатора
  • Увеличение скорости измерений (время развертки и пересылки данных в режиме дистанционного управления 11 мс)
Характеристики
Частота 10 Гц до 44 ГГц
Опции расширения диапазона частот 3,6; 7; 13,6; 26,5; 32; 44 ГГц, смесит. до 1,1 ТГц
Максимальная полоса анализа / пропускания 40 МГц
Опции расширения полосы анализа 25 МГц (в стандартной комплектации), 40 МГц
Максимальная полоса пропускания реального времени -
Полоса анализа в режиме реального времени -
Средний уровень собственных шумов (1 ГГц) -170 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -105 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -109 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -135 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,27 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +18 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 110 дБ
Приложения общего назначения
  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Предквалиф. испытания на соотв. требованиям по ЭМС
  • Гибкий анализ цифровой модуляции
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • Обеспечение совместимости по программным кодам
  • Обеспечение совместимости по кодам SCPI
  • Тестирование по методу «воздействие-отклик»
  • MATLAB
Приложения для сотовой связи
  • TD-SCDMA с технологией HSDPA/HSUPA/8PSK
  • 1xEV-DO
  • GSM/EDGE/EDGE Evolution
  • LTE/LTE-Advanced
  • W-CDMA/HSPA/HSPA+
  • cdma2000
  • cdmaOne
  • iDEN/WiDEN/MotoTalk
Приложения для систем беспроводной связи
  • 802.16 OFDMA
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
Приложения для цифрового видео
  • Цифровое кабельное телевидение
  • DTM B
  • DVB-T/H/T2/T2-Lite
  • ISDB-T/Tmm
Уровень производительности ◆◆◆◆◇◇
Диапазон ослабления аттенюатора (стандарт. компл.) 60 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 10 дБ
Мин. длительность для 100%-ой вероятности захвата -
Длительность обнаруж. сигнала (сигнал/маска >60дБ) -
Динамич. диапазон, своб. от паразит. составляющих -
Полоса частот в частотной/временной области -
Режимы отображения -
Запуск
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
  • Video
Приложения с функцией запуска по частотной маске -
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. -148 дБм/Гц
Наличие измерительных приложений Да
Комплектация
  • Измерительное приложение для анализа спектра
  • Высокопроизводительный двухъядерный процессор, оперативная память 8 Гбайт, съемный твердотельный жесткий диск (SSD)
  • Генератор опорной частоты
  • Механический аттенюатор с малым шагом ослабления
  • Полоса демодуляции 10 МГц или 25 МГц
  • Улучшенные характеристики по фазовым шумам
  • Операционная система Windows Embedded Standard 7
  • Канал передачи данных в режиме реального времени (полоса частот 40 МГц)
  • Настольная конфигурация
  • Мышь
  • Руководство пользователя
  • Защитная крышка передней панели
  • Кабель питания
