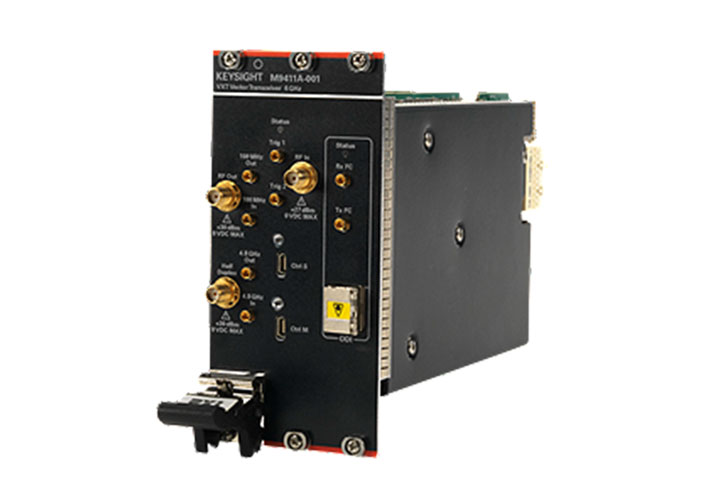

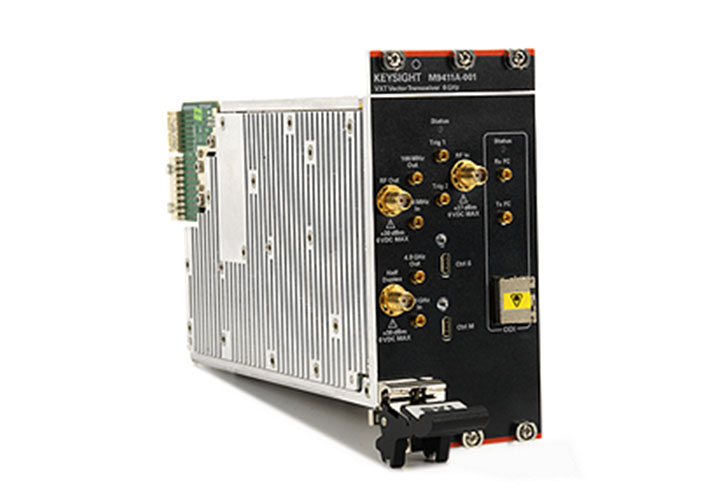

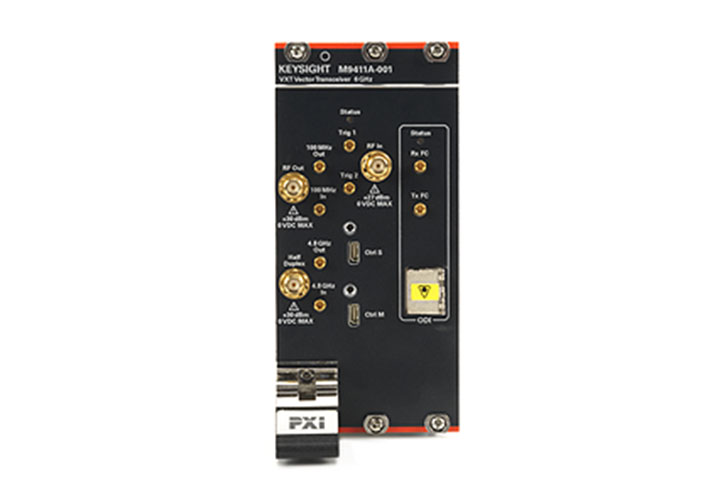

M9411A Векторный приемопередатчик VXT в формате PXI с оптическим вводом/выводом и специализированной ПЛИС

Общие сведения Полоса модуляции и анализа сигналов: до 1,2 ГГц Высокий уровень выходной мощности: более +20 дБм Малая погрешность установки уровня: менее ±0,5 дБ (для генератора и анализатора) Отличные показатели по однополосному фазовому шуму: –131 дБн/Гц для сигнала 1 ГГц при отстройке 10 кГц Модуль вектора ошибки (EVM): менее 0,5% для сигнала OFDM с полосой 100 МГц при тестировании систем 5G Расширение диапазона частот для покрытия диапазона миллиметровых волн FR2 с помощью приемопередатчика миллиметрового диапазона M1740A Поддержка возможности синхронизации по времени и обеспечения фазовой когерентности нескольких каналов Оптический интерфейс ввода-вывода цифровых сигналов и специализированная ПЛИС (с комплектом разработчика Pathwave FPGA) Характеристики Частота до 6 ГГц Опции расширения диапазона частот 6 ГГц Уровень производительности ◆◆◆◆◇◇ Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц -132 дБн/Гц Скорость переключение частоты <50 мкс Уровень гармоник на частоте 1 ГГц <-35 дБн Полоса IQ модуляции, внутренняя/внешняя 1,2 ГГц Негармонические составляющие на частоте 1 ГГц <-62 дБн Средний уровень собственных шумов (1 ГГц) -156 дБм/Гц Модульные Да Векторные Да Документация Руководство пользователя 4,1 МВ
