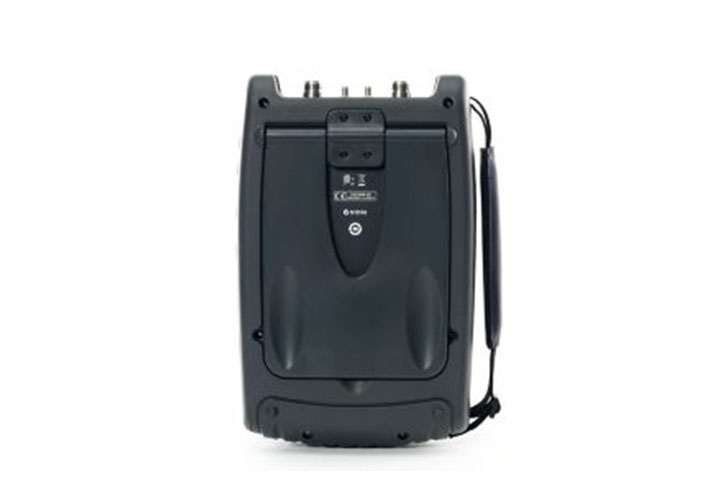

N9916A Портативный анализатор FieldFox, 14 ГГц

Общие сведения Верхняя граница диапазона частот: 14 ГГц Самый универсальный в мире портативный анализатор: стандартная конфигурация включает анализатор антенно-фидерных устройств Возможность расширения функциональных возможностей прибора с помощью опций векторного анализатора цепей, анализатора спектра, встроенного измерителя мощности, векторного вольтметра и др. Сокращение времени тестирования благодаря возможности одновременного измерения расстояния до неоднородности и параметров отражения за один проход развертки Одновременное измерение всех четырех S-параметров Высокая точность измерений в режиме анализатора спектра: ±0,5 дБ без предварительного прогрева Упрощение калибровки с помощью функции QuickCal Самый легкий в своем классе анализатор «все-в-одном» массой всего 3,0 кг Характеристики Максимальная частота 14 ГГц Начальная частота (анализатор АФУ / ВАЦ) 30 кГц Начальная частота анализатора спектра 5 кГц Динамический диапазон 91 дБ Выходная мощность -4 дБм Зашумленность графика 0,004 дБ СКЗ Количество встроенных портов 2 порта Максимальная скорость (201 точка, 1 развертка) 210 мс Тип прибора Комбинированный анализатор Приложения Измерение S-параметров Измерение расстояния до неоднородности Балансировка кабелей Обратные потери Вносимые потери / Коэф. усиления Interference Analysis Power Measurements Компоненты Кабели Антенны Усилители Фильтры Устройства кабельного ТВ, 75 Ом Дополнительные возможности, связанные с АФУ/ВАЦ QuickCal (сокращенный вариант) Векторный вольтметр Измерение S-параметров смешанного режима Измерения параметров кабелей методом TDR Дополнительные функции анализатора сигналов Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) Системные возможности Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний) Диапазон ослабления аттенюатора (стандарт. компл.) 30 дБ Шаг ослабления аттенюатора (стандарт. компл.) 5 дБ Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц - Средний уровень собственных шумов (1 ГГц) -155 дБм Максимальная полоса анализа / пропускания - Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -113 дБн/Гц Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -111 дБн/Гц Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц - Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +15 дБм Наличие измерительных приложений Да Суммарная погрешность уровня сигнала / измерения ±0,5 дБ Опции расширения полосы анализа 5 МГц Опции расширения диапазона частот - Уровень производительности ◆◆◆◇◇◇ Приложения для сотовой связи - Приложения для цифрового видео - Приложения общего назначения AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» Приложения для систем беспроводной связи - Ручные Да Комплектация Адаптер для питания от сети переменного тока Кабель питания Литий-ионная аккумуляторная батарея Кабель для подключения к локальной сети LAN Сумка с ремнями для переноски прибора за спиной или на плече Краткое руководство по работе с прибором
