- Общие сведения
Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений
Приборы серии RSA600 работают под управлением того же ПО SignalVu® Essentials, которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. Предоставление неограниченного доступа к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или поделиться с коллегами. Более 15 пакетов ПО охватывают общепринятые стандарты беспроводной связи, управление спектром, измерения характеристик импульсов и многое другое.

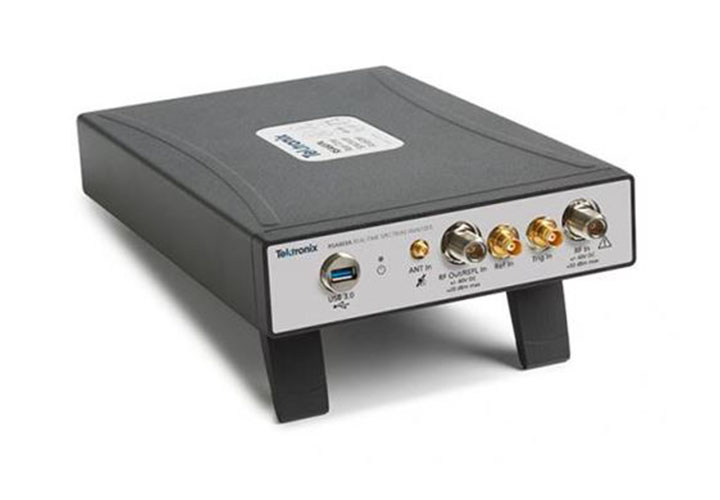

Габариты, не имеющие аналогов. Неограниченная гибкость

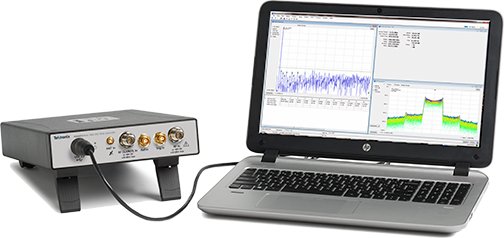

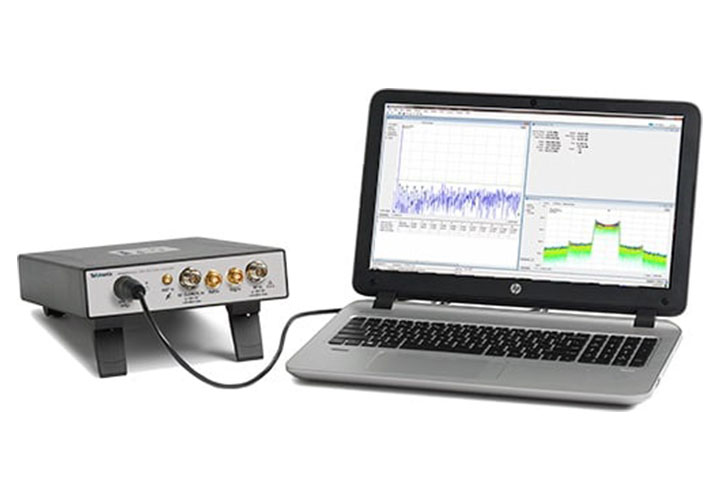

Прибор RSA600 имеет удобные габариты и может быть легко размещен на стенде или в лаборатории. Совместное использование с блокнотным или планшетным ПК обеспечивает исключительные гибкость и удобство. Пользователь может выбрать предпочтительный вид отображения и тип интерфейса.
Мощные средства для интеграции с устройствами с функцией «Интернет вещей» (IoT)
Наличие в RSA600 возможностей анализа модуляции беспроводных сетей, Bluetooth, LTE и других позволяют легко определять характеристики разрабатываемых устройств, отыскивать и устранять неисправности, а также выполнять сертификационные испытания при низких затратах. Внутренний следящий генератор позволяет определять характеристики радиочастотных компонентов и систем.
- Области применения
Мониторинг спектра и обнаружение помех
В связи с переходом на технологии мобильной связи постоянно ужесточаются требования к характеристикам спектра в сложных и перегруженных сетях. Анализаторы спектра реального времени Tektronix позволяют быстро обнаружить и проанализировать источники помех для определения местоположения и идентификации мешающих передатчиков. Выполняя анализ спектров реального времени при помощи приборов RSA306B, RSA500 или RSA600, можно быть уверенным в целостности сигналов и их соответствии стандартам.
Предварительное тестирование электромагнитных помех/совместимости
Выполнение предварительного тестирования в лаборатории при помощи анализаторов спектра реального времени позволит сократить затраты материалов, труда и драгоценного времени. При этом можно воспользоваться бесплатной версией ПО SignalVu-PC с функцией обнаружения пиковых значений. Ещё более точные результаты получаются при использовании функций обнаружения квазипиковых и средних значений.

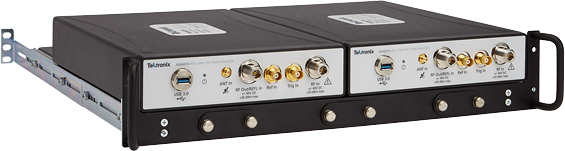

Сокращение затрат на производство и времени тестирования за счёт более универсальных тестов
Анализаторы USB RSA являются оптимальными приборами для производителей, стремящихся повысить выход готовой продукции и качество изделий при сдерживании расходов на тестирование. Приборы RSA 306B, 500 и 600 при помощи ПО SignalVu-PC поддерживают большинство стандартов, применяемых в сетях Интернета вещей (IoT), поставляются с полным набором драйверов и примерами кодов, а также поддерживают тестирование технологий IoT, таких как WiFi и новый Bluetooth 5.0.

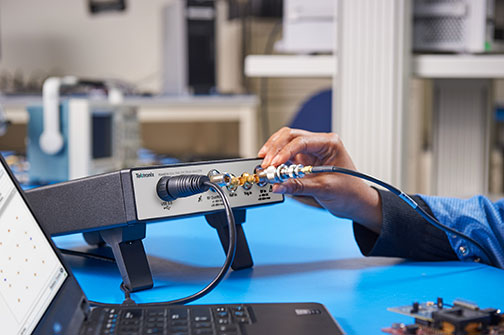

Повышение эффективности обучения студентов
Пользуясь доступными по цене полнофункциональными анализаторами спектра реального времени, студенты могут получать результаты экспериментов, выполнять анализ и на своих ноутбуках создавать отчёты по лабораторным работам, что позволяет экономить время и оптимизировать учебный процесс. Благодаря компактности и портативности анализатора, эксперименты можно проводить вне лаборатории в реальных условиях.
- Сравнение
|
Tektronix
RSA600 |
Tektronix
RSA306B |
Keysight
CXA N9000B |
Keysight
EXA N9010B |
R&S
FSL |
Rigol
DSA800 |
| Максимальные диапазоны частот |
От 9 кГц до 3 и 7,5 ГГц |
От 9 кГц до 6,2 ГГц |
От 9 кГц до 3, 7,5, 13,6 и 26,5 ГГц |
От 9 кГц до 3,6, 7, 13,6, 26,5, 32, 44 ГГц |
От 9 кГц до 3, 6, 18 ГГц |
От 9 кГц до 1,5, 3,2 или 7,5 ГГц |
| Ширина полосы захвата |
40 МГц, стандарт |
40 МГц, стандарт |
25 МГц (по заказу) |
25 МГц
40 МГц (опция) |
28 МГц (по заказу) |
– |
Динамический диапазон
(от сред. уровня шумов [DANL] до макс. вх. знач.) |
От –161 до +33 дБм |
От –160 до +23 дБм |
–163 дБм (DANL при 1 ГГц) |
–163 дБм (DANL при 1 ГГц) |
–177 дБ (с разрешением полосы пропускания 300 Гц) |
<–134 дБм/Гц |
| Работа в реальном времени |
Да, включая спектр DPX, спектрограмму |
Да, включая спектр DPX, спектрограмму |
Нет, спектрограмма является дополнительной |
Нет, спектрограмма является дополнительной |
Нет |
Нет |
| Динамический диапазон потери мощности в соседних каналах 3GPP с коррекцией шума |
–60 дБ ** |
–60 дБ ** |
-73 дБ |
-73 дБ |
–60 дБ |
не указано |
| Испытание кабеля/антенны: измерения КСВН, динамического следящего фильтра, потерь на отражение |
Да |
Нет |
Нет — только скалярный следящий генератор |
Нет |
Нет — только скалярный следящий генератор |
Нет — только скалярный следящий генератор |
| Преимущества дополнений для анализа |
SA, VSA, TG, импульсный, некоторые стандарты беспроводной связи |
SA, VSA, импульсный, некоторые стандарты беспроводной связи |
SA, VSA, TG, импульсный, стандарты беспроводной связи |
SA, VSA, TG, импульсный, стандарты беспроводной связи |
SA, VSA, TG, импульсный, стандарты беспроводной связи |
SA и TG |
| Предусилитель |
Станд. |
Станд. |
По заказу |
По заказу |
По заказу |
По заказу |
| Потребляемая мощность |
45 Вт (макс.) + ПК |
45 Вт (макс.) + ПК |
270 Вт (макс.), 20 Вт (в режиме ожидания) |
350 Вт (макс.), 20 Вт (в режиме ожидания) |
45 Вт (базовый блок), 65 Вт (с дополнениями) |
50 Вт (макс.), 35 Вт (типовое) |

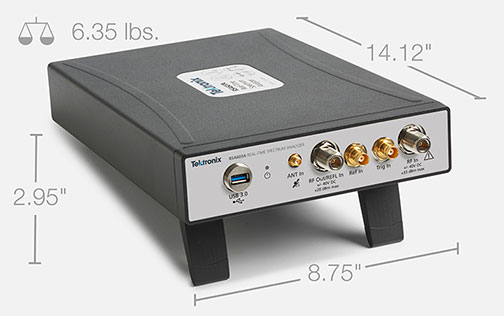

| Габариты (Д x Ш x Г) |
359 x 75 x 222 мм |
140 x 32 x 190,5 мм |
177 x 426 x 368 мм |
177 x 426 x 368 мм |
342,3 × 158,1 × 367,0 мм |
363 x 179 x 128 мм |
| Масса (базовый блок) |
2,79 кг |
0,73 кг |
15,4 кг |
16 кг |
<7 кг |
4,25 кг |
- Модели
| Модель |
Диапазон частот |
Полоса пропускания в реальном времени |
Минимальная длительность события со 100% вероятностью перехвата (POI) |
SFDR (динамический диапазон, свободный от паразитных выбросов) (типичное значение) |

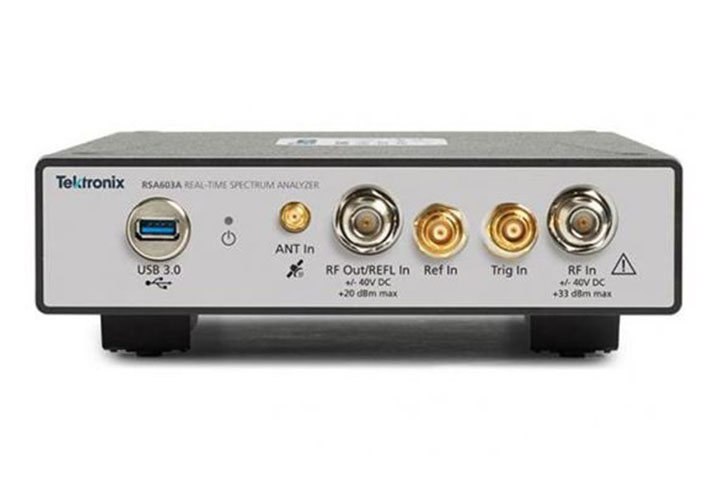

| RSA603A |
От 9 кГц до 3,0 ГГц |
40 МГц |
100 мкс |
70 дБн |
| RSA607A |
От 9 кГц до 7,5 ГГц |
40 МГц |
100 мкс |
70 дБн |
