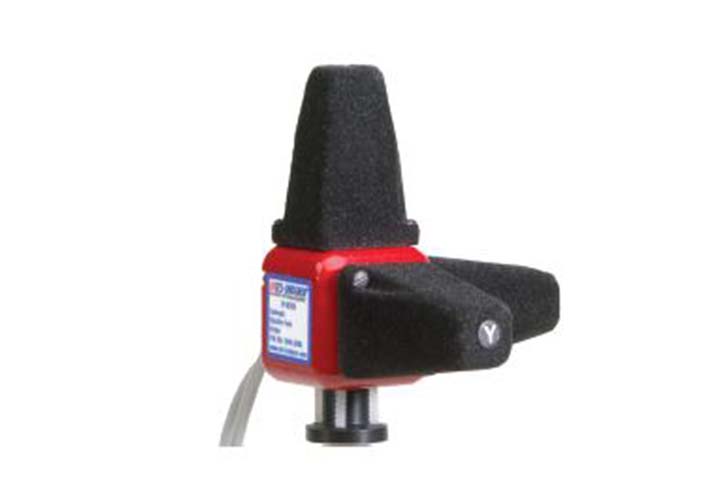

HI-6006 Датчик электрического поля (100 кГц - 6 ГГц, 0,5 - 800 В/м)

Общие сведения

Широкополосный интеллектуальный датчик электрического поля, рабочий диапазон частот 100 кГц - 6 ГГц, динамический диапазон 0,5 - 800 В/м. Непрерывное считывание данных во всем динамическом диапазоне. Измеряет напряженность электрического поля и дает значения по координатам X, Y и Z, а также значения общего поля. Данные с каждой оси можно просматривать индивидуально или суммировать. Быстрые и точные измерения, низкий уровень шума, отличная работа в динамическом режиме позволяет использовать датчик при тестированиях на многие стандарты. Датчик оптически связан с считывающим устройством или интерфейсом ПК, что исключает возможность помех в кабеле и делает его идеально подходящим для широкого спектра применений в полевых условиях. Сменный аккумулятор, при смене которого не требуется дополнительная калибровка. Результаты измерений могут обрабатываться с помощью ПО ProbeView и модульной системой EMCenter ™ вместе с интерфейсной картой EMSense ™.


  • Диапазон частот HI-6006: 100кГц - 6ГГц.
  • Динамический диапазон: 0,5В/м - 800В/м.
  • Сменная аккумуляторная батарея.
  • Инновационная конструкция HI-6006.
  • Высокая помехозащищенность зонда.
  • Работает с большинством средств ч.3.
  • Защищенное программное обеспечение.
  • Обеспечивает отдельное и суммарное значение оси.
  • Аккредитованные калибровочные отчеты A2LA.
  • Подходит для военных стандартов:
    • MIL-STD 461E ЭМ восприимчивость (RS).
  • Подходит для автомобильных стандартов (Спец 1):
    • GMW 3091/3097/3103,
    • SAE J1113/27,
    • FORD FMC 1278.
  • Подходит для коммерческих стандартов:
    • EN/IEC 61000-4-3.
  • Производство: ETS-Lindgren.
Характеристики

Электрические показатели


  • Частотный диапазон HI-6006: 100кГц - 6ГГц.
  • Обнаружение: Isotropic (оси X, Y, Z).
  • Частотный отклик:
    • 100кГц - 2ГГц (+1,0дБ, -3,5дБ);
    • 2ГГц - 5,5ГГц (+3,5дБ, -4,0дБ);
    • 5,5ГГц - 6,0ГГц (+2,0дБ, -6,5дБ).
  • Частотный отклик с коррекцией:
    • 100кГц - 6,0ГГц (±0,9дБ).
  • Динамический диапазон зонда HI-6006:
    • 0,5В/м - 800В/м (один диапазон).
  • Разрешение: 0,01В/м.

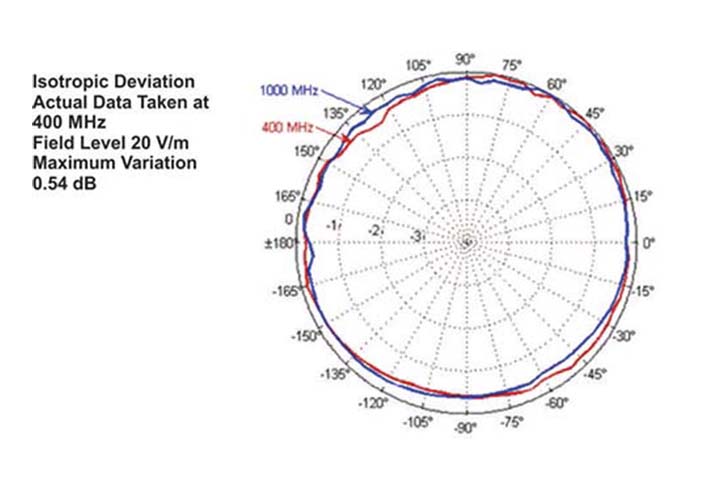

  • Изотропное отклонение: ±0,5дБ (400МГц).

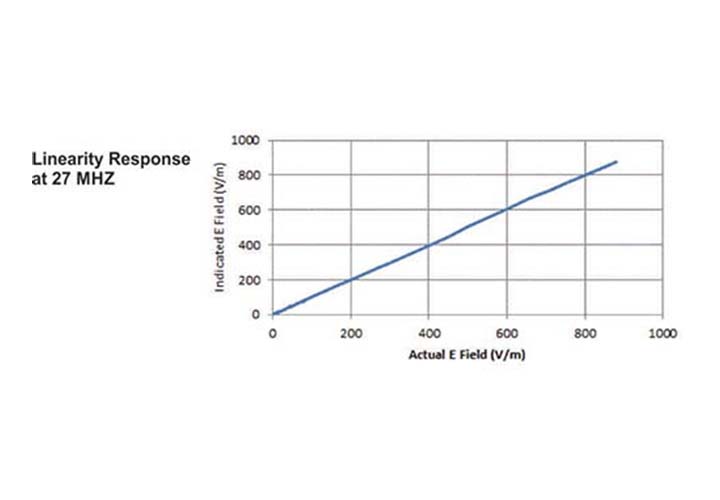

  • Линейность: ±0,5дБ (1В/м - 800В/м).
  • Перегрузка: более 1500В/м CW.

Физические показатели


  • Интерфейс пробника HI-6006:
    • оптическое волокно дуплекс (мульти-режим 200мкрн);
    • коннекторы FSMA, интегральный оптический кабель (1м).
  • Диапазон температуры рабочей:
    • 10 - 40град., влажность 5 - 95% без конденсации;
    • 50 - 104град., влажность 5 - 95% без конденсации.
  • Батарея для HI-6006:
    • заряжаемая батарея, тип NiMH, работа до 8ч.
  • Зарядное устройство для пробника HI-6006:
    • 100В - 240В (AC), вход универсальный.
  • Размер крышки защитной: 40мм.
  • Габариты корпуса HI-6006:
    • 32 х 32 х 32мм (Высота х Ширина х Глубина).
  • Вес зонда HI-6006 составляет: 0,08кг.
  • Крепеж зонда: 1/4” 20 UNC внутренняя резьба.
Комплектация

Стандартная конфигурация HI-6006


  • Пробник HI-6006.
  • Отчет A2LA калибровки.
  • Переносная сумка (чехол).
  • Разборный коннектор (2).
  • Скоростное зарядное устройство.
  • Синхронизатор для батареи.
  • Кабель оптический, 10м.
  • Запасные винты для батареи.
  • Руководство по эксплуатации HI-6006.

Опции для HI-6006


  • Модем оптический для подключения:
    • через послед. порт компьютера (HI-4413P).
  • Модем оптический для подключения:
    • через USB порт компьютера (HI-4413USB).
  • Интерфейсная плата для мониторинга поля (H-491277).
  • Кабель оптический расширения до 50м (H-491106-xx).
  • Сборный стенд для пробника (H-491269).
  • Стойка для пробника (H-491276).
  • Дополнительные несущие пробника для высоты.
