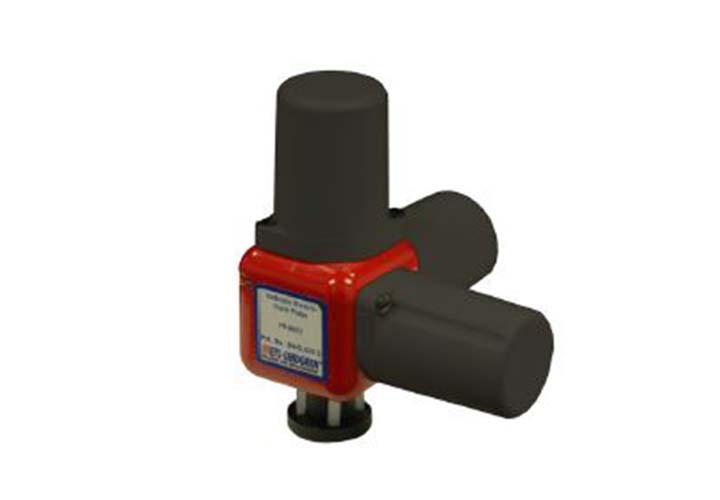

HI-6023 Датчик электрического поля (10 кГц - 1 ГГц, 20 - 800 В/м)

Общие сведения

Широкополосный интеллектуальный датчик электрического поля, рабочий диапазон частот 10 кГц - 1 ГГц, динамический диапазон 20 - 800 В/м. Непрерывное считывание данных во всем динамическом диапазоне. Измеряет напряженность электрического поля и дает значения по координатам X, Y и Z, а также значения общего поля. Данные с каждой оси можно просматривать индивидуально или суммировать. Быстрые и точные измерения, низкий уровень шума, отличная работа в динамическом режиме позволяет использовать датчик при тестированиях на многие стандарты. Датчик оптически связан с считывающим устройством или интерфейсом ПК, что исключает возможность помех в кабеле и делает его идеально подходящим для широкого спектра применений в полевых условиях. Сменный аккумулятор, при смене которого не требуется дополнительная калибровка. Результаты измерений могут обрабатываться с помощью ПО ProbeView и модульной системой EMCenter ™ вместе с интерфейсной картой EMSense ™.


  • Диапазон частот HI-6023: 10кГц - 1ГГц.
  • Динамический диапазон: 2,0В/м - 800В/м.
  • Сменная аккумуляторная батарея.
  • Инновационная конструкция HI-6023.
  • Высокая помехозащищенность зонда.
  • Работает с большинством средств ч.3.
  • Защищенное программное обеспечение.
  • Обеспечивает отдельное и суммарное значение оси.
  • Аккредитованные калибровочные отчеты A2LA.
  • Подходит для военных стандартов:
    • MIL-STD 461E ЭМ восприимчивость (RS).
  • Подходит для автомобильных стандартов:
    • - GMW 3091/3097/3103,
    • SAE J1113/27.
  • Подходит для коммерческих стандартов:
    • EN/IEC 61000-4-3.
  • Производство: ETS-Lindgren.
Характеристики

Электрические показатели


  • Частотный диапазон HI-6023: 10кГц - 1ГГц
  • Обнаружение: Isotropic (оси X, Y, Z).
  • Частотный отклик:
    • 10кГц - 30кГц (+0,5дБ, -2,5дБ);
    • 30кГц - 1,0ГГц (+1,0дБ).
  • Частотный отклик с коррекцией:
    • 10кГц - 1,0ГГц (±0,9дБ).
  • Динамический диапазон зонда HI-6023:
    • 2,0В/м - 800В/м (один диапазон).
  • Разрешение: 0,01В/м.

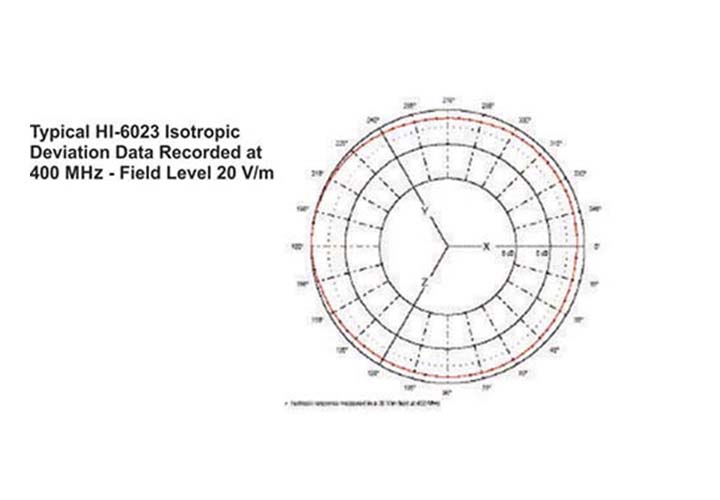

  • Изотропное отклонение: ±0,5дБ (400МГц).

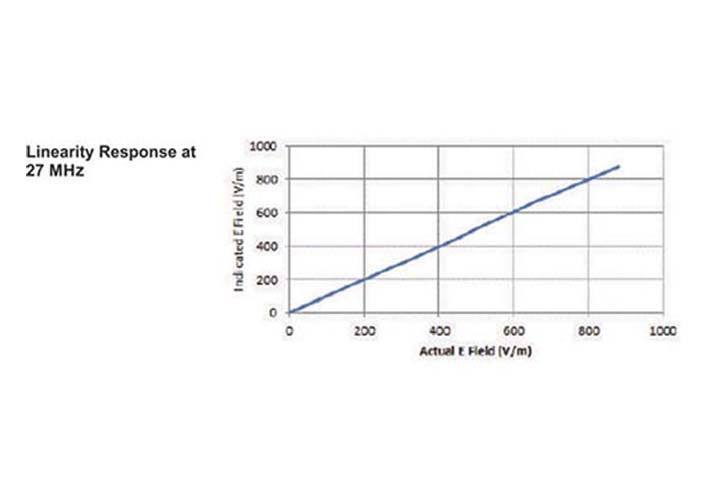

  • Линейность: ±0,5дБ (2В/м - 800В/м).
  • Перегрузка: более 1500В/м CW.

Физические показатели


  • Интерфейс пробника HI-6023:
    • оптическое волокно дуплекс (мульти-режим 200мкрн);
    • коннекторы FSMA, интегральный оптический кабель (1м).
  • Диапазон температуры рабочей:
    • 10 - 40град., влажность 5 - 95% без конденсации;
    • 50 - 104град., влажность 5 - 95% без конденсации.
  • Батарея для HI-6023:
    • заряжаемая батарея, тип NiMH, работа до 8ч.
  • Зарядное устройство для пробника HI-6023:
    • 100В - 240В (AC), вход универсальный;
    • зарядка истощенной батареи в течении 3-х часов.
  • Размер крышки защитной: 36мм.
  • Габариты корпуса HI-6023:
    • 32 х 32 х 32мм (Высота х Ширина х Глубина).
  • Вес зонда HI-6023 составляет: 0,08кг.
  • Крепеж зонда: 1/4” 20 UNC внутренняя резьба.
Комплектация

Стандартная конфигурация HI-6105


  • Агрегат устройства.
  • Отчет калибровки (A2LA).
  • Кабель волоконно-оптический (10м).
  • Коннектор (2).
  • Чехол для переноски устройства.
  • Специальный набор для чистки.
  • Руководство по эксплуатации HI-6105.

Дополнительные опции для HI-6105


  • Оптический кабель расширения: H-491263-xx.
  • Карта интерфейсная монитора поля: H-491277.
  • Набор для ТО (оптоволокно): 112333.
  • Сборочный зондовый стенд: H-491269.
  • Доп. транспортер для стенда зондового: H-491276.
