3149 Гибридная логопериодическая антенна (80 МГц - 6 ГГц)

Общие сведения

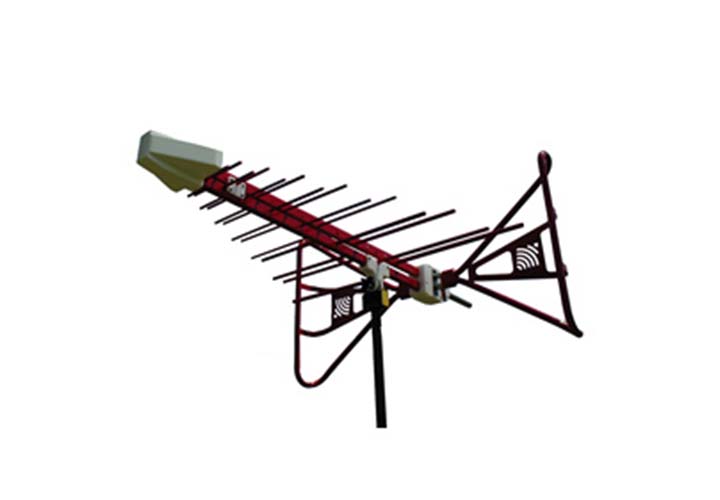

Гибридная широкополосная логопериодическая антенна с рабочим диапазоном частот 80 МГц – 6 ГГц. Конструктивно представляет собой симметричный вибратор треугольного вида. Отличная повторяемость измерений, высокая электрическая устойчивость, низкий КСВН, высокий коэффициент усиления. Рабочая мощность до 750 Вт. Современная, прочная антенна небольших размеров с высокими эксплуатационными характеристиками. Оптимальна при измерениях на ЭМС, генерации поля, измерениям согласно CISPR 16-1, автоматических исследованиях и тестировании.

Характеристики
Частота минимальная – 80 МГц
Частота максимальная - 6 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)

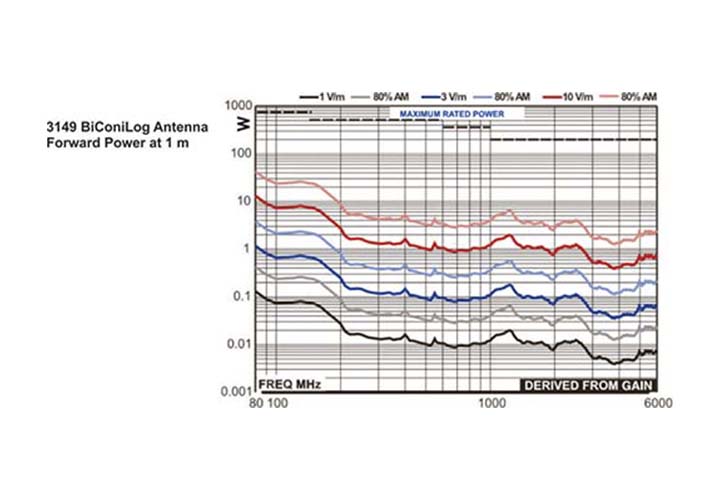

Максимальная непрерывная мощность –
750 Вт (80 МГц – 150 МГц), 500 Вт (150 МГц – 600 МГц), 360 Вт (600 МГц – 1 ГГц), 200 Вт (1 ГГц – 6 ГГц),
Поляризация антенны – линейная
Тип диаграммы – направленная
КСВН (типовой) – менее 2, максимум 6,5
Крепление – трубка (D22мм)
Высота – 53,2 см
Глубина - 129,5 см
Ширина - 91,0 см
Вес - 5,0 кг
