3115 Рупорная антенна (750 МГц - 18 ГГц)

Общие сведения

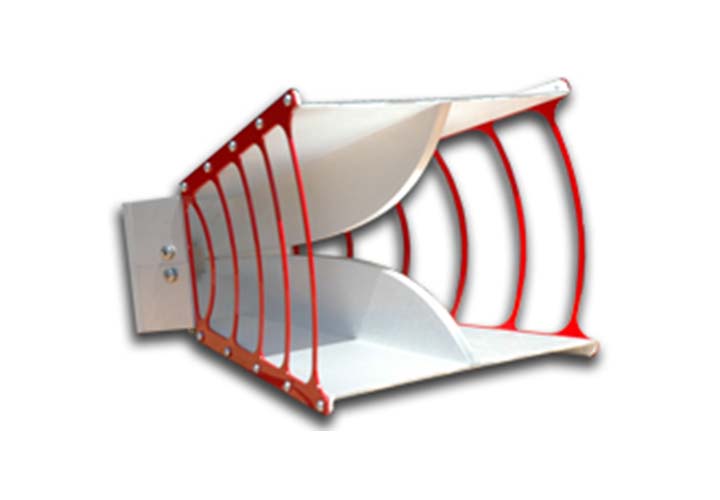

Двухгребневая волноводная рупорная антенна, сверхширокий рабочий частотный диапазон от 750 МГц до 18 ГГц без разрыва по частотной характеристике, что оптимально при автоматизированных измерениях. Отличный коэффициент усиления и КСВН, отличная повторяемость измерений и низкие показатели неопределенности. Антенна может работать с непрерывной мощностью - до 500 Вт. Низкий КСВН и высокий коэффициент усиления антенны обеспечивают высокую напряженность поля и эффективное использование усилителя на всем рабочем частотном диапазоне. Конструкция антенны выполнена из алюминия со специальным покрытием, позволяющем её использовать как в помещении так и вне его.


3115-PB вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.

Характеристики
Частота минимальная – 750,0 МГц
Частота максимальная – 18,0 ГГц
Мощность максимальная – 500 Вт в диапазоне 800 МГц - 1ГГц,
Мощность максимальная – 300 Вт в диапазоне 1 ГГц – 18 ГГц
Сопротивление (номинал.) - 50 Ом
Тип антенны – направленная
Поляризация – линейная
КСВН – менее 1,5
Тип разъема – N (female)
С крепежным кронштейном 1/4" 20
Длина - 27,9 см
Ширина - 24,4 см
Высота – 15,9 см
Вес – 1,8 кг

3115-PB вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.


Средний коэффициент усиления
Неравномерность усиления + 2,5 дБ
Коэффициент шума - 3,0 дБ; максимально 4,0 дБ
КСВН (выходной и входной) - менее 2,0:1
Тип разъема – SMA (f)
Размеры предусилителя (Д/Ш/В) - 13,97см х 3,86см х 8,89см
Вес - 2,5 кг (антенна с предусилителем)
