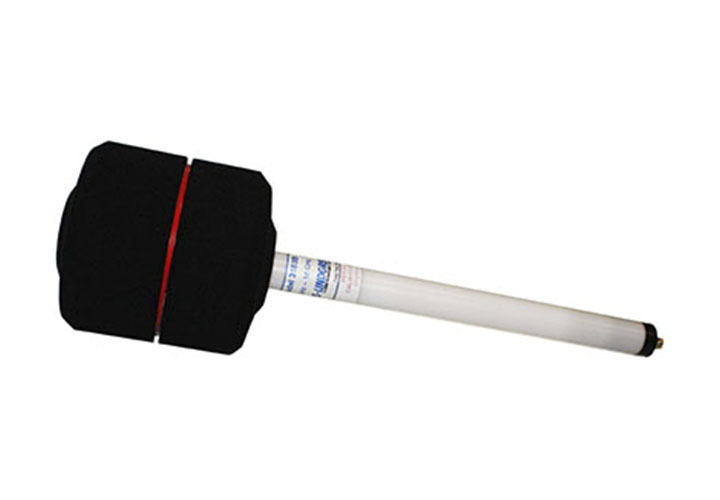

3183B Мини-биконическая антенна (1 ГГц - 18 ГГц)

Общие сведения

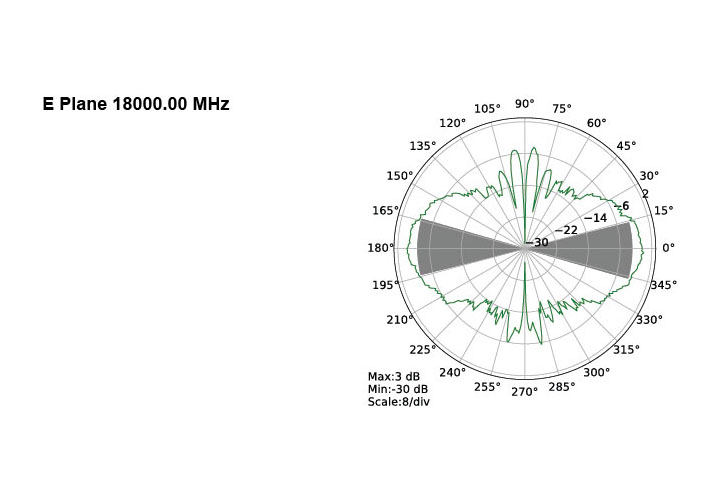

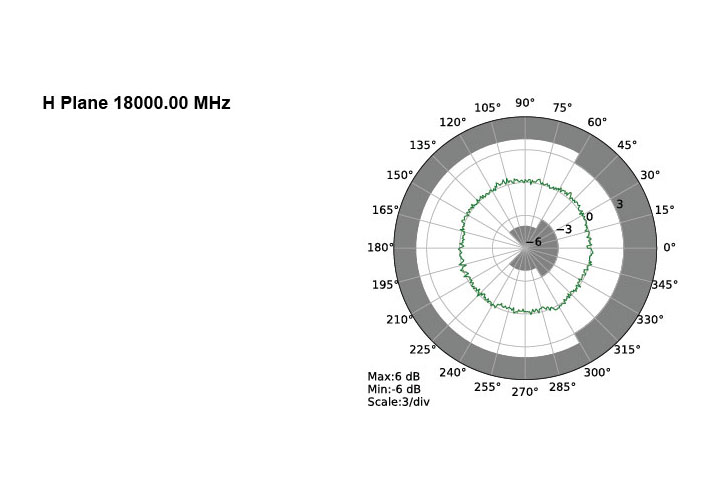

Широкополосная мини-биконическая антенна, рабочий частотный диапазон 1 ГГц – 18 ГГц. Постоянная ширина диаграммы направленности в плоскости E и H. Диаграмма направленности в плоскости H является круговой, что позволяет антенне принимать сигналы со всех сторон вокруг оси. Охватывает диапазон большинства беспроводных сетей связи во всем мире и обеспечивает минимально возможный КСВН во всём рабочем диапазоне. Идеальна в качестве приемной антенны для выполнения испытаний согласно CISPR 16. Также идеальна при выполнении теста TDsVSWR согласно ANSI C63.25 выше 1 ГГц. Небольшой размер антенны позволяет использовать ее для измерения гармоник усилителя при проведении испытаний в соответствии с IEC 61000-4-3. Была названа ЕМС продуктом 2019 года!

Характеристики
Частота минимальная - 1 ГГц
Частота максимальная - 18 ГГц
КСВН (среднее значение) - менее 2
Сопротивление (номинал) - 50 Ом
Тип диаграммы - направленная
Поляризация - линейная
Мощность непрерывная (максимум) - 20 Вт
Тип разъема - SMA (female)
Длина - 37,7 см
Длина держателя - 25,1 см
Ширина - 10,8 см
Вес - 1,45 кг
Крепление - кронштейн под резьбу 1/4 дюйма х 20
