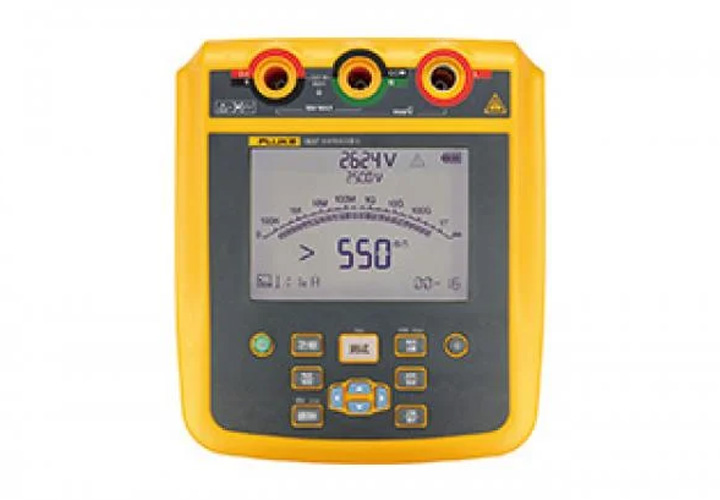

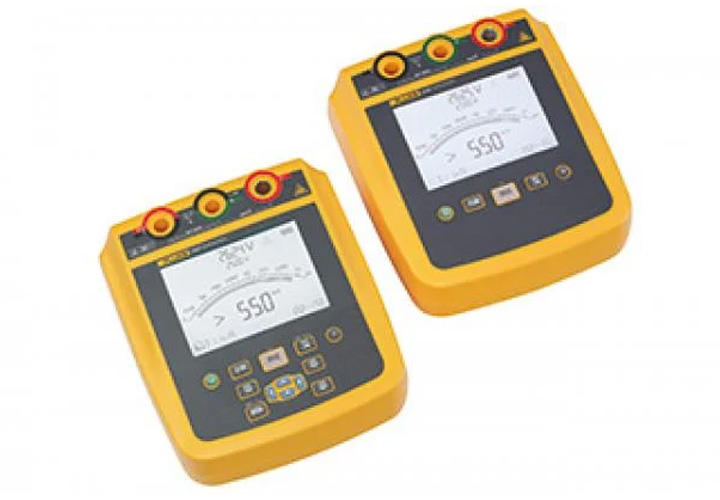

Измерители сопротивления изоляции Fluke 1535 и 1537

Диапазон

< 200 кОм

от 200 кОм до 500 кОм

от 0,50 МОм до 5,00 МОм

от 5,0 МОм до 50,0 МОм

от 50 МОм до 500 МОм

от 0,5 ГОм до 5,00 ГОм

от 5,0 ГОм до 50,0 ГОм

от 50 ГОм до 500 ГОм

Разрешение

Не указано

1 кОм

10 кΩ

100 кОм

1 МОм

10 МОм

500 МОм

5 ГОм

Точность

Не указано

5 %

5 %

5 %

5 %

5 %

от 5 до 20%

20%

Измерение тока утечки

Диапазон

От 1 нА до мА

Точность

±(0% + 2 нА)

Измерение емкости

Диапазон

от 0,01 мкФ до 2,00 мкФ

Точность

± (15 % показания прибора + 0,03 мкФ)

Испытательное напряжение для измерения сопротивления изоляции

Диапазон

от 250 В до 2500 В

Точность

±(3 % + 3 В)

Таймер

Диапазон

от 0 до 99 мин

Разрешение

Установка: 1 мин Предупреждение: 1 с

Предупреждение о цепи, находящейся под напряжением

Диапазон предупреждений

>30 В

Измерение напряжения перем. тока / напряжения пост. тока / сопротивления(только 1537)

Напряжение перем. тока

Диапазон

от 0 В до 600,0 В

Разрешение

0,1 В

Погрешность, ±(% показания прибора + цифра)

±(2 % +10) (от 45 Гц до 500 Гц)

Напряжение пост. тока

Диапазон

от 0 В до 600,0 В

Разрешение

0,1 В

Погрешность, ±(% показания прибора + цифра)

±(2 % +10)

Сопротивление

Диапазон

от 0 Ом до 600,0 Ом

от 600 Ом до 6000 Ом

от 6,00 Ом до 60,00 кОм

Разрешение

0,1 Ом

1 Ом

10 Ом

Погрешность, ±(% показания прибора + цифра)

±(2 % +10)

Общие характеристики

Дисплей

73,5 x 104 мм

Батарея

8 щелочных элементов типа АА, МЭК LR6

Размеры (В x Ш x Г)

184 x 211 x 93 мм

Вес

1,3 кг

Температура - Рабочая температура

от -10 °C до +50 °C

Температура - Температура хранения

от -20 °C до +60 °C

Рабочая влажность

Без образования конденсата (<10 °C)
≤80 % ОВ (от 10 °C до 30 °C)
≤50 % ОВ (от 30 °C до 50 °C)

Высота над уровнем моря - Высота над уровнем моря во время работы

2000 м

Высота над уровнем моря - Высота над уровнем моря при хранении

12 000 м

Категория перенапряжения

КАТЕГОРИЯ IV 600 В

Безопасность - Общие положения

МЭК 61010-1, степень загрязнения 2
МЭК 61010-2-033: КАТЕГОРИЯ IV 600 В
МЭК 61557-1

Безопасность - Измерение сопротивления изоляции

МЭК 61557-2

Безопасность - Эффективность мер по обеспечению безопасности

МЭК 61557-16

Безопасность — класс защиты IP

МЭК 60529: IP40

Электромагнитная совместимость (ЭМС)

МЭК 61326-1: Электромагнитная среда для переносного оборудования
МЭК 61326-2-2 CISPR 11: Группа 1, Класс А

Fluke 1535

Fluke 1537

Основные характеристики изоляции

Напряжение для измерения сопротивления изоляции (предустановленное):
250 В, 500 В, 1000 В, 2500 В

•

•

Коррекция напряжения для измерения сопротивления изоляции

-

•

Ступенчатый режим (100 В/с)

-

•

Измерение сопротивления изоляции: от 200 кОм до 500 ГОм

•

•

Ток замыкания

2 мА

5 мА

Авторазряд емкостного напряжения

•

•

Расширенный анализ характеристик изоляции

Индекс полярности (ИП)

•

•

Коэффициент абсорбции (КА)

•

•

Диэлектрический разряд (ДР)

-

•

Индикатор напряжения пробоя

-

•

Сравнение результатов измерений сопротивления изоляции

-

•

Испытание по времени

-

•

Интерфейс данных

Определяемые пользователем теги

-

•

Хранение результатов измерений

-

•

Программное обеспечение для ПК и интерфейс Mini USB

•

•

Автоматическое отключение питания после 10 минут бездействия

•

•

Мультиметр

Напряжение переменного тока

-

•

Напряжение пост.тока

-

•

Сопротивление

-

•

Целостность

-

•

Гарантия

Гарантия

1 год

1 год

Характеристики изоляции

Fluke 1503

Fluke 1507

Fluke 1577

Fluke 1587

Fluke 1535

Fluke 1537

Fluke 1550C

Fluke 1555

Диапазон измерений сопротивления изоляции

0,1 МОм- 2 ГОм

0,01 МОм- 10 ГОм

0,1 МОм - 600 МОм

0,01 МОм - 2 ГОм

200 кОм - 500 ГОм

200 кОм - 500 ГОм

250 кОм- 1 ТОм

0,25 МОм- 2 ТОм

Испытательное напряжение

500 В, 1000 В

50 В, 100 В, 250 В, 500 В, 1000 В

500 B, 1000 B

50 B, 100 B, 250 B, 500 B, 1000 B

250 B, 500 B, 1000 B, 2500 В

250 B, 500 B, 1000 B, 2500 В

250 B, 500 B, 1000 B, 2500 В, 5000 В

250 B, 500 B, 1000 B, 2500 В, 5000 В, 10 000 В
