Посмотрите, как хороший инструмент может помочь вам поднять пропускную способность с 10 Meg до 10 Gig.

Решение для тестирования медных кабелей DTX 10 Gig позволяет проводить тестирование кабелей и сертификацию сетей 10 Gigabit Ethernet, выполненных на основе витой пары, независимо от ее категории — существующей Cat 6 или недавно установленной дополненной Cat 6. Решение DTX 10 Gig для тестирования медных кабельных систем идет следом за кабельным анализатором серии DTX CableAnalyzer Series в нашем стремлении обеспечить лучшие в отрасли производительность, уровень точности и простоту использования.

Преимущества решения DTX 10 Gig для тестирования медных кабельных систем

• Упрощает сложную процедуру измерения межкабельных наводок, используя тот же интуитивно понятный интерфейс пользователя DTX
• Единственное решение, которое идентифицирует проблемные кабели в жгуте, благодаря межкабельным наводкам
• Единственное решение, полностью соответствующее отраслевым стандартам
• Набор для тестирования медных кабельных систем DTX 10 Gig вместе с DTX-1800 обещает перспективность инвестиций - измеряя производительность 10 Gig и межкабельных наводок (ANEXT и AFEXT) в полном соответствии с отраслевыми стандартами к 500 МГц

Комплект DTX 10 Gig Kit уже в продаже.

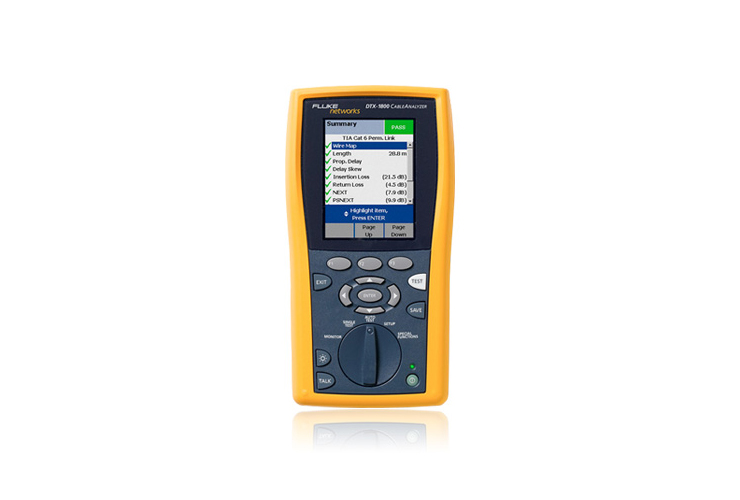

Комплект анализатора внешних перекрестных наводок Alien Crosstalk DTX 10 Gig Kit
для DTX-1800 включает: два коммуникационных модуля DTX-AXTLK1, ПО DTX AxTalk Analyzer™ на базе Windows, два
адаптера постоянного соединения Cat 6A/класса EA (DTX-PLA002S), два адаптера канала, оптимизированных для измерения перекрестных наводок до 500 МГц (DTX-CHA001AS), два терминатора линий (DTX-AXTERM) и два соединителя RJ45-to-RJ45.

Все продукты из данного комплекта упакованы в отдельный кейс для транспортировки.

Рекордно быстрая сертификации оптоволоконных соединений – от 10 Meg до 10 Gig

DTX CableAnalyzer – платформа для роста

Единственный кабельный тестер, который может выполнять полную сертификацию медных и волоконно-оптических кабелей. Только платформа DTX позволяет дополнительно устанавливать встроенные волоконно-оптические модули для базовой (Уровень 1) сертификации кабеля и компактный модуль OTDR для расширенной (Уровень 2) сертификации.

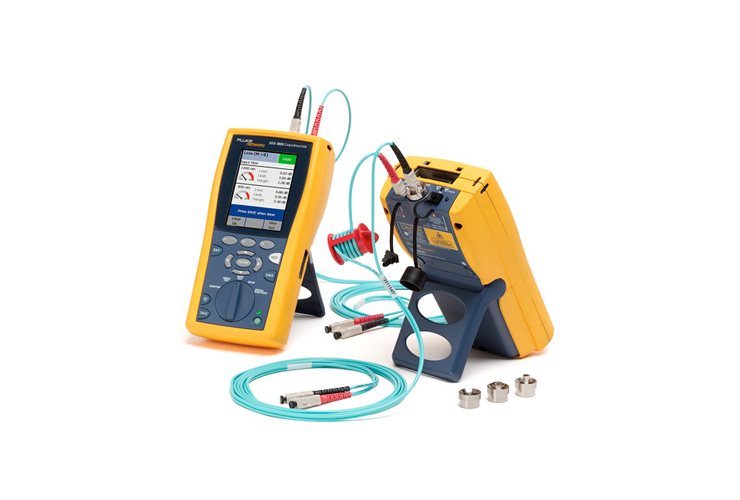

Мы разработали оптоволоконные модули DTX и DTX Compact OTDR, чтобы ускорить тестирование за счет эксклюзивной технологии и простого интерфейса. Наши оптоволоконные модули позволяют тестировать больше кабелей за меньшее время, что сокращает затраты на тестирование и освобождает время для решения других задач. Модуль DTX Compact OTDR ускоряет расширенную сертификацию и устранение неполадок волоконно-оптических соединений. Он отличается непревзойденной простотой использования, обилием удобных функций и имеет знакомый пользовательский интерфейс анализатора DTX CableAnalyzer. С течением времени, экономия существенна — сотни часов в год для среднего подрядчика.

Выполняет полную сертификацию оптоволоконных соединений

Базовая сертификация оптоволокна (Уровень 1). Волоконно-оптические модули DTX предоставляют (Уровень 1) решение по базовой сертификации оптоволокна (Уровень 1) - потеря, длина и полярность. Проверяет соответствие производительности оптоволоконного соединения промышленным стандартам. Позволяет измерять оптические потери на нескольких длинах волн, длину оптоволокна и проверить полярность. Можно проводить двунаправленное тестирование двух кабелей на двух длинах волн при большой скорости и без необходимости менять местами главный и удаленный модули, это возможно только при использовании оборудования Fluke Networks. Модули с взаимозаменяемыми разъемами позволяют тестировать и сравнивать со стандартами TIA/ISO оптические соединения с большинством разъемов SFF (малого форм-фактора).

В отличие от конкурентных адаптеров для тестирования оптоволокна, которые измеряют длину и два вида потерь за один автотест, DTX является единственным решением тестирования оптоволокна, которое измеряет длину и четыре вида потерь за один автотест, и все это за приблизительно 12 секунд. При помощи волоконно-оптических модулей DTX время тестирования оптоволокна сокращается в пять раз по сравнению с использованием модулей других производителей.

Расширенная сертификация оптического волокна (Уровень 2). DTX Compact OTDR обеспечивает расширенную сертификацию (Уровень 2) оптического волокна. Он позволяет создавать и анализировать рефлектограммы одномодовых и многомодовых линий с целью проверки каждого разъема и муфты соединения, гарантируя, что оно соответствует указанным спецификациям и ожиданиям относительно качества установки.

DTX Compact OTDR — посмотрите, как вы можете преобразовать кабельный тестер, работу персонала и весь бизнес

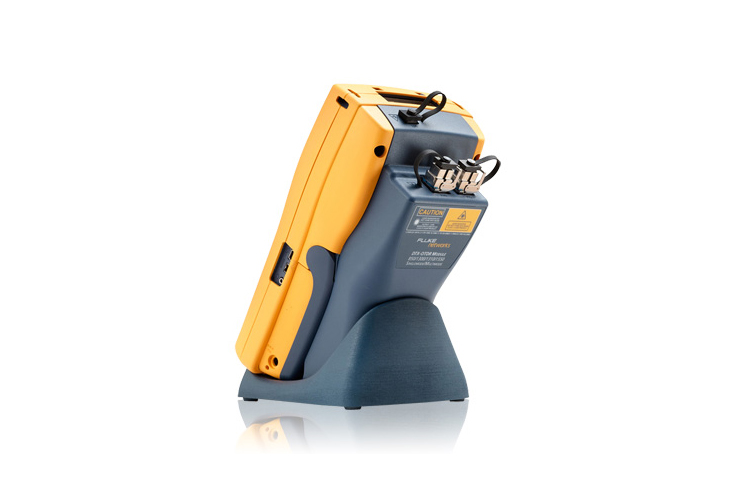

Компактный модуль DTX Compact OTDR — это полнофункциональный модуль оптического рефлектометра (OTDR), подключаемый к анализатору кабелей DTX CableAnalyzer от Fluke Networks. Он превращает и без того мощный прибор для сертификации кабелей DTX в полноценный, простой в применении, OTDR, способный отслеживать и анализировать одномодовые и многомодовые кабели.

Модуль DTX Compact OTDR способен сделать любого технического специалиста настоящим экспертом в области волоконно-оптических кабельных систем. Интуитивно понятный интерфейс кабельного анализатора DTX CableAnalyzer позволяет выполнить автоматическую настройку параметров рефлектометра, допустимых значений потерь для разных событий и для волоконно-оптической линии. Кроме того, анализатор позволяет настроить компенсацию волокна при подключении, провести автоматический анализ событий и управлять результатами тестирования.

Одна платформа, много преимуществ

Компактный модуль OTDR для DTX позволяет окупить вложения в кабельный анализатор DTX, ведь он:

• Увеличивает доходы от монтажа без увеличения штата сотрудников
• Сокращает время, необходимое на обучение специалистов для тестирования волоконно-оптических линий
• Позволяет осуществлять базовую (Уровень 1)* и расширенная (Уровень 2) сертификацию оптических сетей одним и тем же инструментом
• Ускоряет устранение неисправностей, используя мощный модуль OTDR с одним концом
• Создает интегрированные отчеты по медным и оптическим сетям с помощью программного обеспечения LinkWare™ по управлению результатами

* Отдельные встроенные оптико-волоконные модули требуются для сертификации Уровня 1.

Проверку самых ненадежных соединений — быстро, легко и экономно с помощью кабельного анализатора DTX и адаптеров для тестирования коммутационного шнура. Новые адаптеры первые в своем роде способны тестировать экранированные кабели категорий 5e, 6 и 6A. Просто прикрепите набор адаптеров к своему кабельному анализатору DTX, и можно тестировать экранированные и неэкранированные коммутационные кабели на основе витой пары на соответствие отраслевым стандартам производительности.

Исключите снижение производительности сертифицированных постоянных соединений, проверив производительность коммутационных кабелей перед тем, как подключить их. Уменьшите количество двоичных ошибок, увеличьте пропускную способность каналов и минимизируйте время простоя сети.

• Быстрая сертификация коммутационных кабелей и кабелей оборудования (6-секундный автотест для категории 6)
• Эффективное и точное тестирование для Cat 5e, Cat 6, Cat 6A в соответствии со стандартами тестирования коммутационных кабелей
• Уверенность в том, что производительность коммутационных кабелей соответствует стандартам производительности для установленных линий, а также отраслевым стандартам
• Измерение всех ключевых параметров тестирования коммутационных кабелей: схемы соединения, длины, задержки распространения, смещения задержки, перекрестных наводок на ближнем конце (NEXT) и возвратных потерь
• Доверие к тестеру, который используют эксперты отрасли

Тестируйте коаксиальные кабели быстро и легко при помощи адаптеров тестирования коаксиальных кабелей
Расширьте возможности своего кабельного анализатора DTX для тестирования коаксиальных кабельных систем, включая существующие кабели для передачи данных (такие, как 10BASE-2 или 10BASE-5 Ethernet) и коаксиальных кабелей для передачи видео. Новые адаптеры для тестирования коаксиальных кабелей и обновления программного обеспечения добавляют к анализатору CableAnalyzer серии DTX следующие тесты коаксиальных кабельных систем:

• Длина
• Задержка распространения
• Сопротивление (входящее) кабеля
• Вносимые потери как функция частоты сигнала

Сопротивление кабеля
Входящее сопротивление кабеля характеризует его как относящийся к определенному типу коаксиального кабеля, например, кабель с сопротивлением 75 Ω против кабеля с сопротивлением 50 Ω, используемого в системах Ethernet или кабель с сопротивлением 93 Ω. Кроме того, тестер выполняет тест динамической рефлектометрии (TDR) линии, чтобы гарантировать, что кабель не показывает существенных изменений в сопротивлении. Такие аномальные явления, касающиеся сопротивления, могут вызвать существенные проблемы с качеством передачи сигнала.

Задержка распространения
Задержка распространения — время, требуемое для перемещения сигналов из одного конца кабельной линии в другой. Номинальная скорость прохождения кабеля, которая указывает скорость электрических сигналов кабеля, используется, чтобы преобразовать задержку распространения в «электрическую длину» линии. Если номинальная скорость прохождения известна с достаточной точностью, электрическая длина приблизительно равна физической длине.

Вносимые потери
С помощью адаптеров для тестирования коаксиальных кабелей серии DTX, DTX-1800 измеряет вносимые потери коаксиального кабеля по частотному диапазону от 1 до 900 МГц. DTX-1200 измеряет вносимые потери по диапазону от 1 до 350 МГц с помощью адаптеров коаксиальных кабелей. Тестер хранит диаграммы очистки, которые могут быть загружены и сохранены на ПК с помощью программного обеспечения LinkWare.

Коммерческие коммутационные кабели, в том числе кабели Cat 5e/6 и Cat 7, используемые в приложениях для тестирования постоянных соединений, могут стать причиной дорогостоящих ложных отказов – вследствие вывода из строя хорошего соединения и добавления ненужных часов на поиск неисправностей и повторное тестирование. Ежедневный износ, связанный с наматыванием, разматыванием и хранением кабелей в тяжелых полевых условиях, со временем приводит к медленной невидимой деградации и способствует возникновению обратных потерь, которые часто являются причиной отрицательного результата прохождения теста (FAIL).

Компания Fluke Networks ставит точность на первое место. Именно по этой причине мы разработали адаптеры постоянного соединения и предлагаем использовать их вместо обычных коммутационных кабелей. Патентованная технология компании Fluke Networks обеспечивает максимальную точность и стабильность, которые необходимы для измерения обратных потерь, одновременно повышая точность всех остальных параметров тестирования. Ведь точность должна быть во всем. Речь идет не об единоразовой точности, а о постоянной точности в течение продолжительного периода.

Как показано на этом графике, коммерческий SSTP кабель Cat 7 имеет 10 дБ потерь после 150 циклов наматывания и разматывания. Это ухудшение показателей на 10 дБ заставляет исправную линию давать сбои — и вы сталкиваетесь с ложной тревогой. Этой потери 10 дБ не будет, если вы будете использовать технологию адаптеров постоянного соединения от компании Fluke Networks — с DTX вы получите многократную точность, на которую можно положиться.

Персональные модули РМ06

PM06 — первый центрированный экранированный тестовый разъем в кабельной промышленности. Будучи одобренным поставщиками устройств связи на глобальном уровне, этот уникальный «центрированный разъем» применяется для сертификации линий, а также аппаратных средств связи по стандартам Cat 6 для достижения статуса «открытой» кабельной системы. Поддержка всех кабельных систем UTP, FTP и ScTP.

• Центрированный разъем TIA/ISO
• Экранированный разъем — одно глобальное решение
• Независимо от поставщика
• Свободный зажим
• Гарантия функциональной совместимости, предоставляемая конечному пользователя
• Разработан для гнезд с углублениями, характерных для Европы

Тестирование систем 110-Style IDC

Примечание:
Установки, использующие разъемы типа IDC и непоказанные в этой таблице, могут тестироваться на основании тестовой спецификации для постоянного соединения, использующей соответствующие адаптеры Basic Link. Адаптеры основной линии, которые можно приобрести в компании Fluke Networks, приведены на странице продукта DSP-4000 Series. Проконсультируйтесь с изготовителем аппаратных средств связи, чтобы убедиться, что сертификация установки проводится в соответствии с его гарантийными требованиями. Чтобы обеспечить надежность результатов для возвратной потери, обращайтесь с адаптерами Basic Link с витой парой очень осторожно.

Позволяет выполнять сертификацию кабелей, проверку доступности сети и целостности линий связи

По мере развития сетевых приложений и увеличения спроса на высокую пропускную способность, требования к процедуре тестирования также возрастают. Как показывает практика, при внедрении новых служб, модернизации инфраструктуры, назначении MAC-адресов или при поиске неисправностей и проблем со связью, рекомендуется проверять целостность линий связи и доступность сети после сертификации каждой из них. Кроме того, рекомендуется документировать результаты проверки в едином сводном отчете. Благодаря этому, ваши клиенты будут уверены в отличном рабочем состоянии инфраструктуры сети. И анализатор серии DTX CableAnalyzer ™ компании Fluke Networks с новым модулем для проверки сетевых служб DTX — способ сделать это.

Улучшение предоставляемых услуг
Этот традиционный инструмент, используемый во многих компаниях для сертификации производительности линий передачи данных, может также использоваться для проверки и документирования доступности сетевых служб по кабельному соединению. Он прост в работе и способен быстро предоставлять обширную и ценную информацию. Если при установке новых линий связи возникает необходимость подключения служб, тестер DTX с модулем для проверки сетевых служб позволяет документировать все выполняемые тесты и процедуры тестирования сети, как часть документации по сертификации кабельных линий, предоставляемой ПО LinkWare. Это позволяет убедить клиентов в том, что работа была выполнена как следует и в соответствии со стандартами и наилучшими традициями. Кроме того, это позволяет улучшить качество служб, с которыми работают конечные пользователи, свести к нулю вероятность возникновения ошибок и снизить время простоя в сети.

Модуль для проверки сетевых служб DTX:

• Проверка доступности сетевых служб – эта функция предназначена для определения активности телекоммуникационной розетки, идентификации скорости передачи данных (для соединения 10/100/1000), проверки возможности дуплексной передачи данных и определения наличия питания для работы PoE-устройств.
• Проверка загрузки линии связи и наличия ошибок – отображает утилизацию сети Ethernet на тестируемой линии связи (в процентах от доступной пропускной способности сети); идентифицирует широковещательный трафик и проверяет наличие ошибок в сети.
• Идентификация порта – предназначена для проверки подключения тестируемой линии к нужному порту с помощью мигающего индикатора на концентраторе/коммутаторе, а также для нахождения места подключения сетевой розетки.
• Проверка связи линии с сетью Ethernet при скоростях до 1 Гбит/с – используйте DHCP-сервер для получения IP-адреса, отправки запроса ping на ближайший маршрутизатор и DNS-сервер на скоростях 10, 100 или 1000 Мбит/с. Кроме того, вы можете вручную назначать IP-адреса для данного теста.
• Проверка PoE – проверка доступности и уровней напряжения в линиях, подключенных к оборудованию для энергоснабжения для работы таких PoE-приложений («питание через Ethernet»), как VoIP, сетевые камеры и беспроводные точки доступа.
• Документирование – результаты по сертификации кабельных линий связи, а также результаты тестирования сетевой доступности и связности линии отображаются в одном сводном отчете с помощью ПО LinkWare.
• Поиск неисправностей в линии связи – позволяет определять причину проблем с производительностью сети (т.е., связаны ли они с кабелем или с конфигурацией сети).

AC Wiremap проверяет возможность использования кабелей на основе витой пары для сервисов Power over Ethernet

Power over Ethernet (PoE) разрешает использовать такие важнейшие сетевые сервисы как: VoIP, сетевые системы безопасности и удаленный захват данных. Источники питания Midspan, эффективные средства реализации PoE, включают в себя схемы защиты, блокирующие проверку схем соединений. Тест схемы соединения является важнейшим средством устранения ошибок схем соединений, приводящих к отказу сервиса PoE, а также средством поиска неисправностей в существующих сервисах PoE.

Теперь DTX CableAnalyzer включает в себя функцию DTX AC Wiremap, позволяющую устранить эти виды неисправностей. Специалисты по прокладке кабелей для того, чтобы убедиться, что кабель подключен к PoE правильно, могут проверить его на соответствие стандартам TIA/EIA. Сетевые техники могут тестировать кабели на соответствие стандартам TIA/EIA, быстро определяя неисправности, которые могут возникнуть в текущем сервисе.

Компания Fluke Networks разработала новую технологию и алгоритмы устранения неисправностей, уникальных для PoE, и на их основе создала стандартную версию программного обеспечения 1.4 для линии инструментов тестирования DTX.

Тест DTX AC Wiremapping запускается одним нажатием кнопки.

Пользователь DTX может четко видеть, правильно ли подключен кабель или имеются ли неисправности подключения. Этот тест может выполняться в коммутаторах Ethernet и не зависит от наличия и расположения источника питания Midspan.

Результаты теста могут быть объединены для создания полного отчета в программе LinkWare.

• Имеет возможность до включения PoE убедиться, что кабель Ethernet поддерживает сервис с помощью PoE
• Проверка кабеля PoE на соответствие стандартам EIA/TIA, даже в том случае, когда используется источник питания Midspan
• Быстрое устранение неисправностей в приложении PoE с помощью одного инструмента
• Использование всех преимуществ сервисов PoE

Экономия времени при работе с результатами с помощью программного обеспечения LinkWare Cable Test Management Software

Мощный программный комплекс LinkWare от Fluke Networks, которым дополняется каждый тестер серии DTX, позволяет быстро упорядочивать, редактировать, просматривать, сохранять и архивировать результаты тестов для каждого места проведения работ, клиента, здания и т. д. Можно объединять результаты тестирования в уже существующей базе данных, а затем сортировать, осуществлять поиск и организовывать их по любому параметру или полю данных.

LinkWare также можно бесплатно загрузить с нашего веб-сайта. Когда тестирование будет завершено, вы можете передать эту мощную программу своим клиентам, чтобы они имели мгновенный доступ к данным в электронном виде. Также можно напечатать результаты испытаний или экспортировать данные как Adobe Portable Document Format (PDF).

Возможности управления данными в LinkWare включают:

• Управление результатами тестирования медных и волоконно-оптических кабелей при помощи одного приложения, которое поддерживает все кабельные тестеры компании Fluke Networks
• Создание профессиональных настраиваемых наглядных отчетов в формате, общем для всех кабельных тестеров от компании Fluke Networks
• Гарантия полного соответствия стандартам благодаря возможности настраивать и распечатывать документацию в соответствии со стандартом TIA 606-A
• Новая функция перетаскивания облегчает управление и упорядочивание большого количества проектов
• Совместимость с главными приложениями СМS (программное обеспечение по управлению кабелями)
• Увеличение производительности при помощи простого пользовательского интерфейса и экономящих время функций LinkWare, наиболее предпочитаемым в мире программным обеспечением для тестирования кабелей

С помощью программного обеспечения LinkWare можно распечатывать профессиональные графические отчеты с цветными графиками, отображающими параметры, измеренные во время тестирования. Вы можете выбрать, какие из параметров вы хотите распечатать, а также установить порядок расположения графиков. Отчеты также можно настроить, чтобы в них содержалась эмблема вашей компании.

Новая опция LinkWare Stats обеспечивает графический анализ всей кабельной системы
Теперь LinkWare поддерживает функцию LinkWare Stats - новая автоматизированная возможность статистической отчетности, которая позволяет вам выйти за пределы отчетов, где каждое соединение отображается на отдельной странице, и увидеть всю кабельную инфраструктуру в целом. Она анализирует и трансформирует данные кабельных тестов, полученные с помощью программного обеспечения LinkWare, в графики, которые отображают производительность вашей кабельной системы в целом в компактном графическом формате, облегчая проверку предельных значений и выявление аномалий.

Узнайте, что LinkWare Stats может сделать с вашими данными. Бесплатная демо-версия программного обеспечения LinkWare Stats прилагается ко всем копиям LinkWare.

Кабельный анализатор серии DTX CableAnalyzer значительно сокращает общее время, затрачиваемое на сертификацию.

Время – деньги. DTX экономит и то, и другое.
Изделия серии DTX CableAnalyzer Series обеспечивают превосходную производительность, которая может снизить ваши общие расходы на сертификацию до 33% в год. Существенное снижение – результат не только более быстрого тестирования, но также улучшенной точности, лучшей диагностики, более долгого срока службы аккумулятора, простого интерфейса пользователя, а также быстрой настройки и создания отчетов.

Сертификации Cat 6 за 9 секунд
DTX-1200 и DTX-1800 выполняют сертификацию Cat 6 в течение 9 секунд в полном соответствии с промышленными стандартами и с высокой точностью. Это в три раза быстрее, чем существующие тестеры. Такая невероятная скорость позволяет вам протестировать на 170 соединений больше за 8 часов работы.

Расширенная диагностика - устранение неисправностей в два раза быстрее
Если возникает сбой линии связи, кабельный анализатор серии DTX немедленно предоставит понятные инструкции, по которым можно определить место расположения проблемы (расстояние от тестера) и возможные причины сбоя. Эти инструкции не только сообщают о проблеме, но также включают коррективные меры, которые могут предпринять специалисты для быстрого разрешения проблемы без консультирования с менеджером проекта. Вместо того, чтобы тратить время на пробы и ошибки, а затем тестировать повторно для выяснения того, решена ли проблема, специалист будет знать наверняка, где искать и что делать, если канал неисправен.

Работает быстро, даже если вы не выполняете тестирование
Продукция серии DTX – это не только ускоренный способ тестирования. Это ускоренный способ делать все, что угодно. Она также сокращает время установки и отчетности. Легкость использования сокращает время на обучение. Увеличенное время работы на батареях позволяет вам сделать больше за одну зарядку. Цветной дисплей, большой объем памяти, встроенная гарнитура – все это вносит свой вклад в общую продуктивность, делая пользователя более опытным. Все это служит для ежедневной экономии вашего времени и денег.

Точность тестера превышает уровни IIIe и IV
DTX превышает спецификацию уровня IIIe стандарта IEC, имея показатель, составляющий менее половины допустимого значения перекрестных наводок. Более требовательная спецификация уровня точности IV была предложена в ISO / IEC (международные стандарты), чтобы проверить соединения класса F на 600 МГц. DTX-1800 превышает эту спецификацию, обеспечивая более высокое доверие к результатам во всем диапазоне частот. Цена неточности: Тестер, показывающий неправильные результаты Pass/Fail, может привести к отказу хорошего соединения (ложный отказ) или пропуску плохого соединения (ложная оценка). Оба ложных результата стоят времени и денег. С DTX вы можете каждый раз рассчитывать на точные результаты.

Классификации точности UL
Серия DTX компании Fluke Networks получила награду Underwriters Laboratories, Inc (UL) Classification в соответствии со спецификациями IEC- 61935-1 для уровня точности IV и в соответствии со спецификациями TIA-TSB-155 для уровня точности IIIe. Для тестирования кабелей Cat 6 при развертывании сетей Ethernet 10 Гб необходим уровень точности IIIe.
